Порядок установки

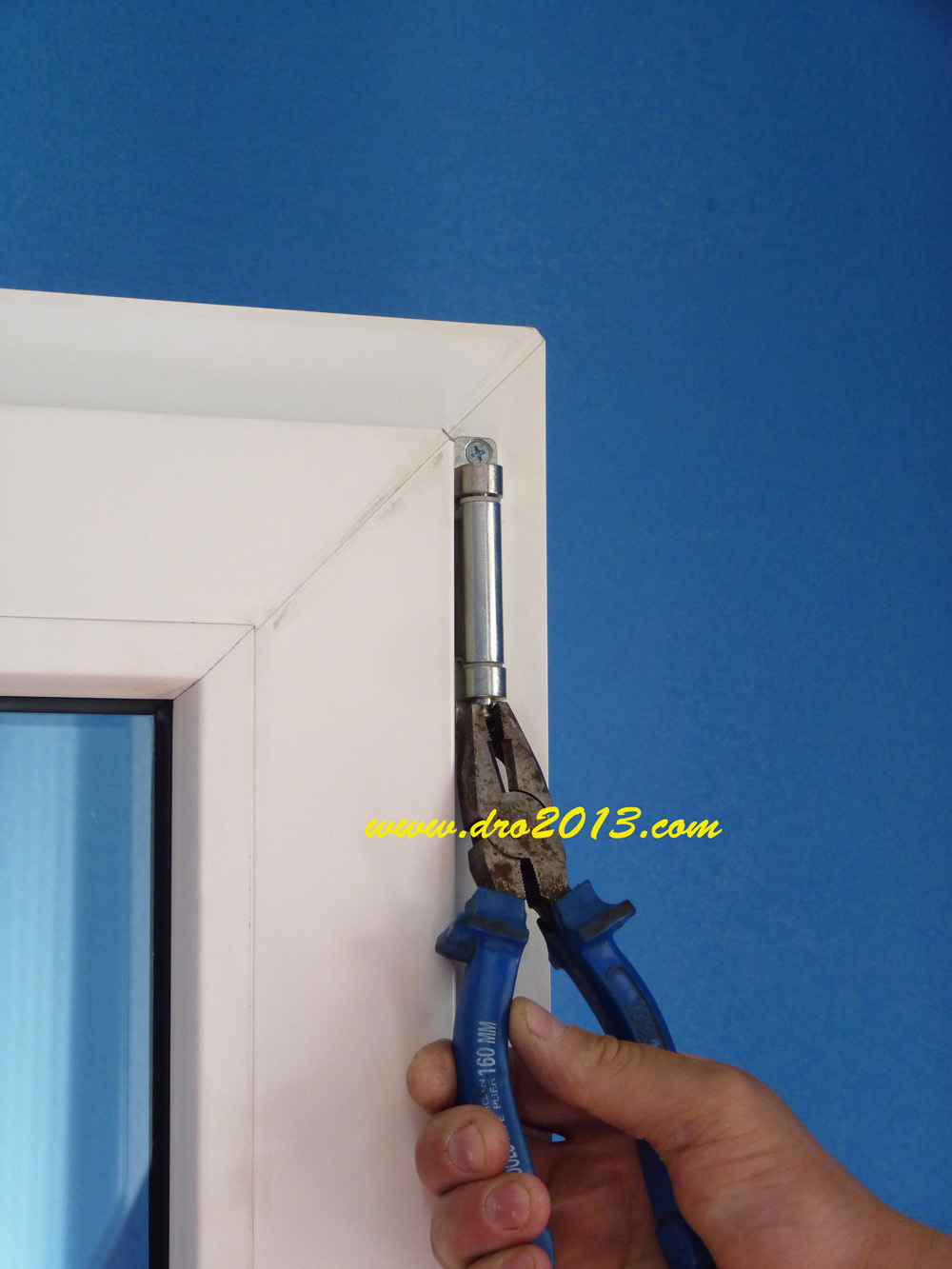

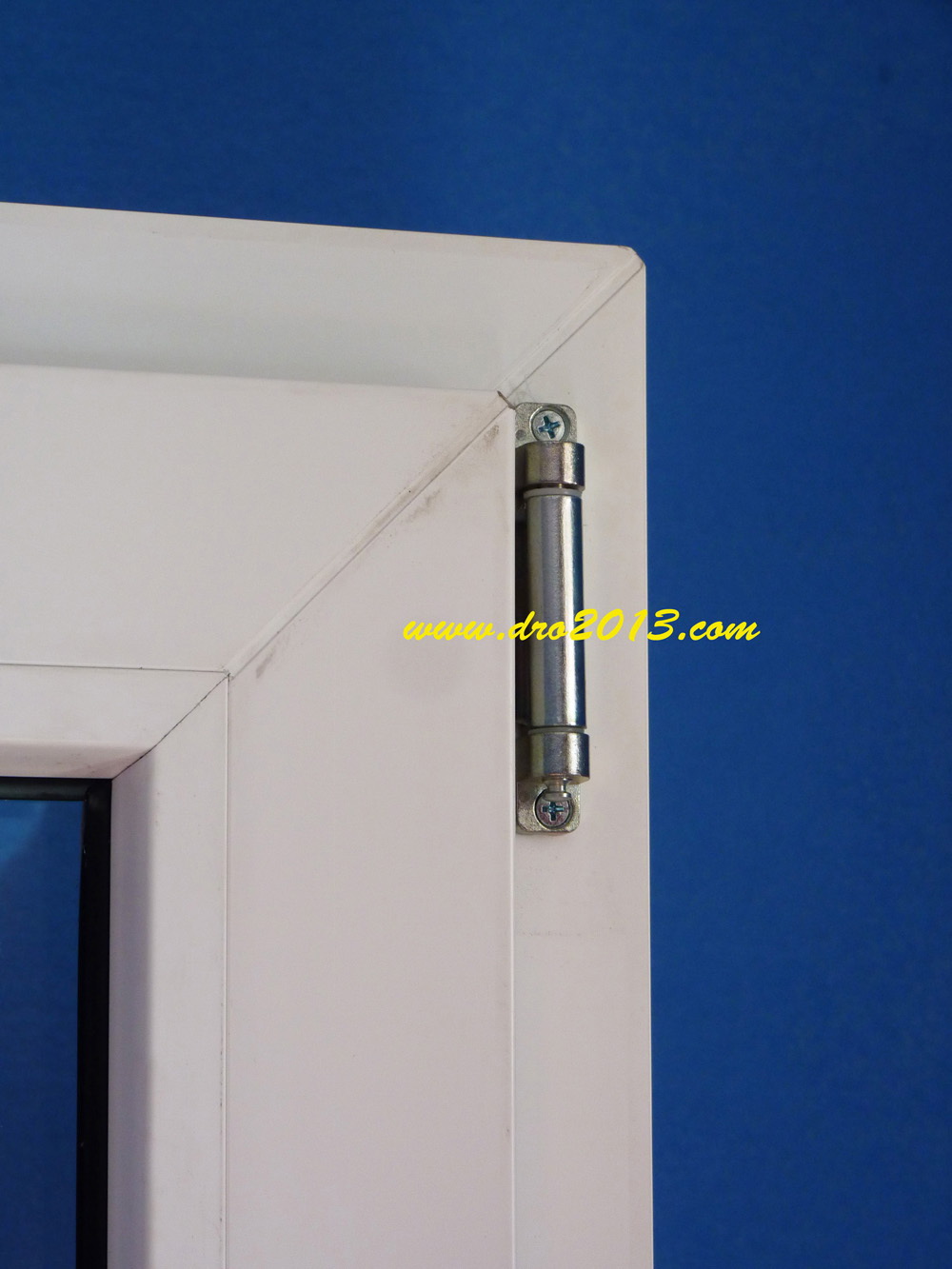

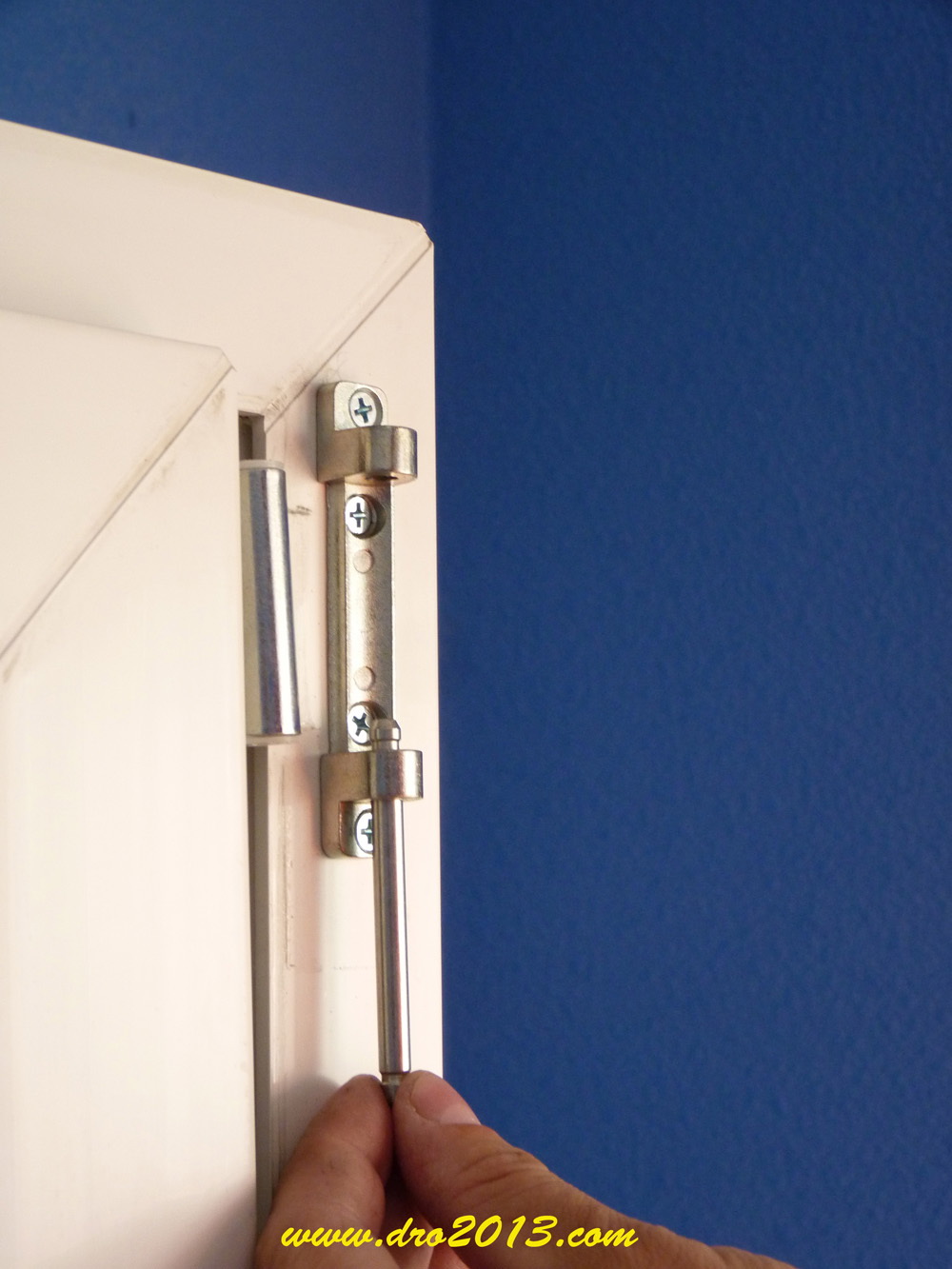

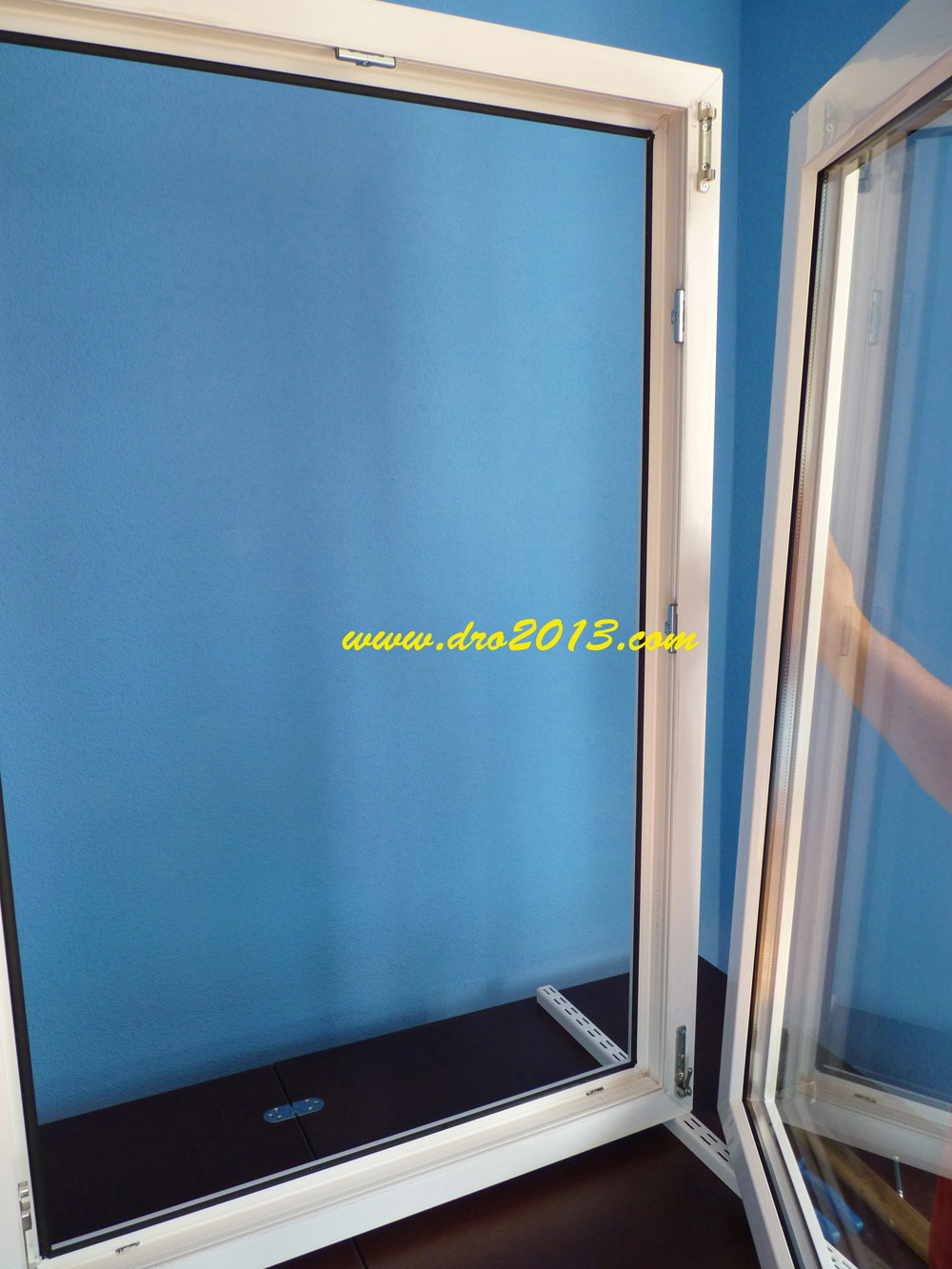

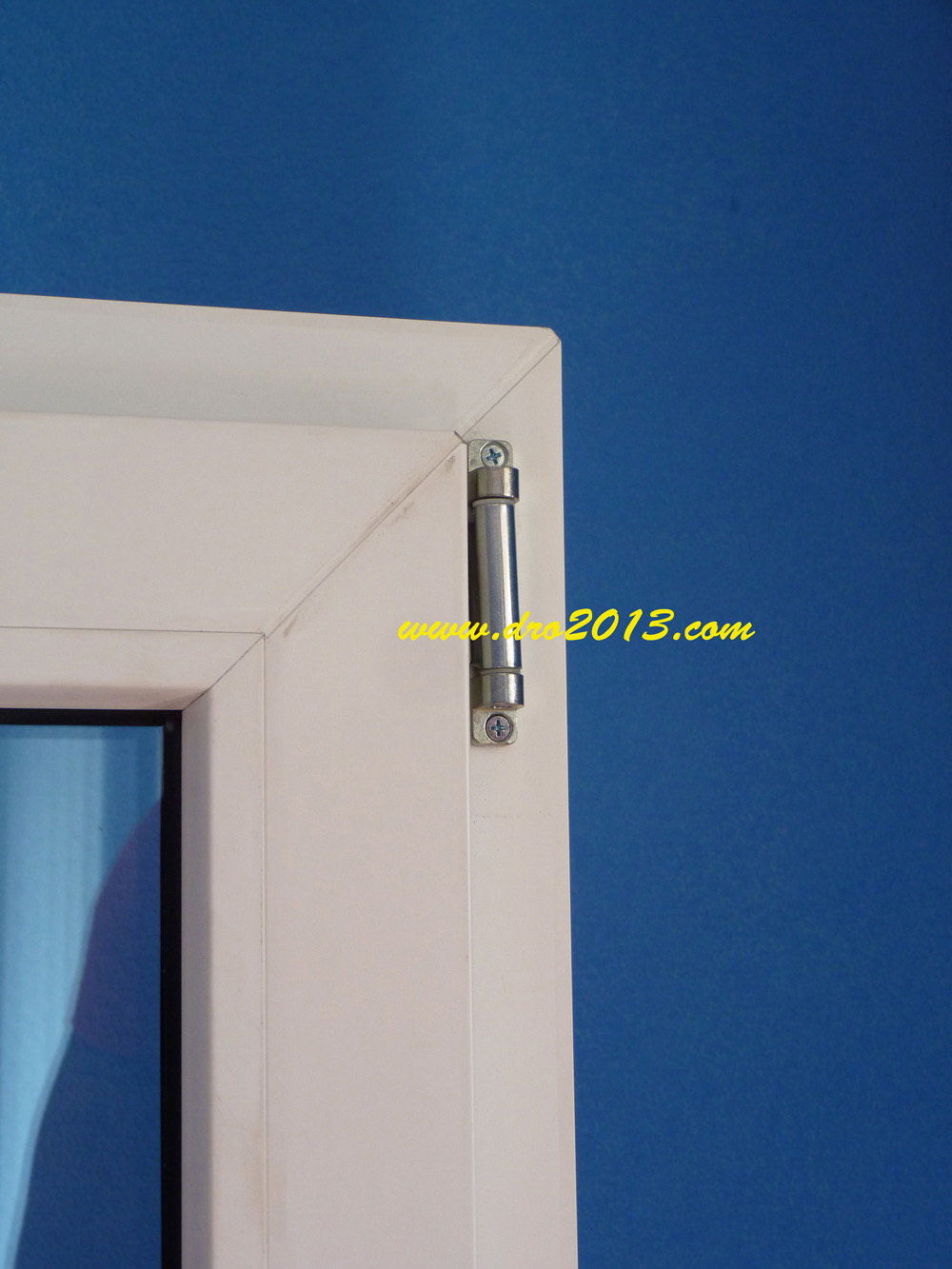

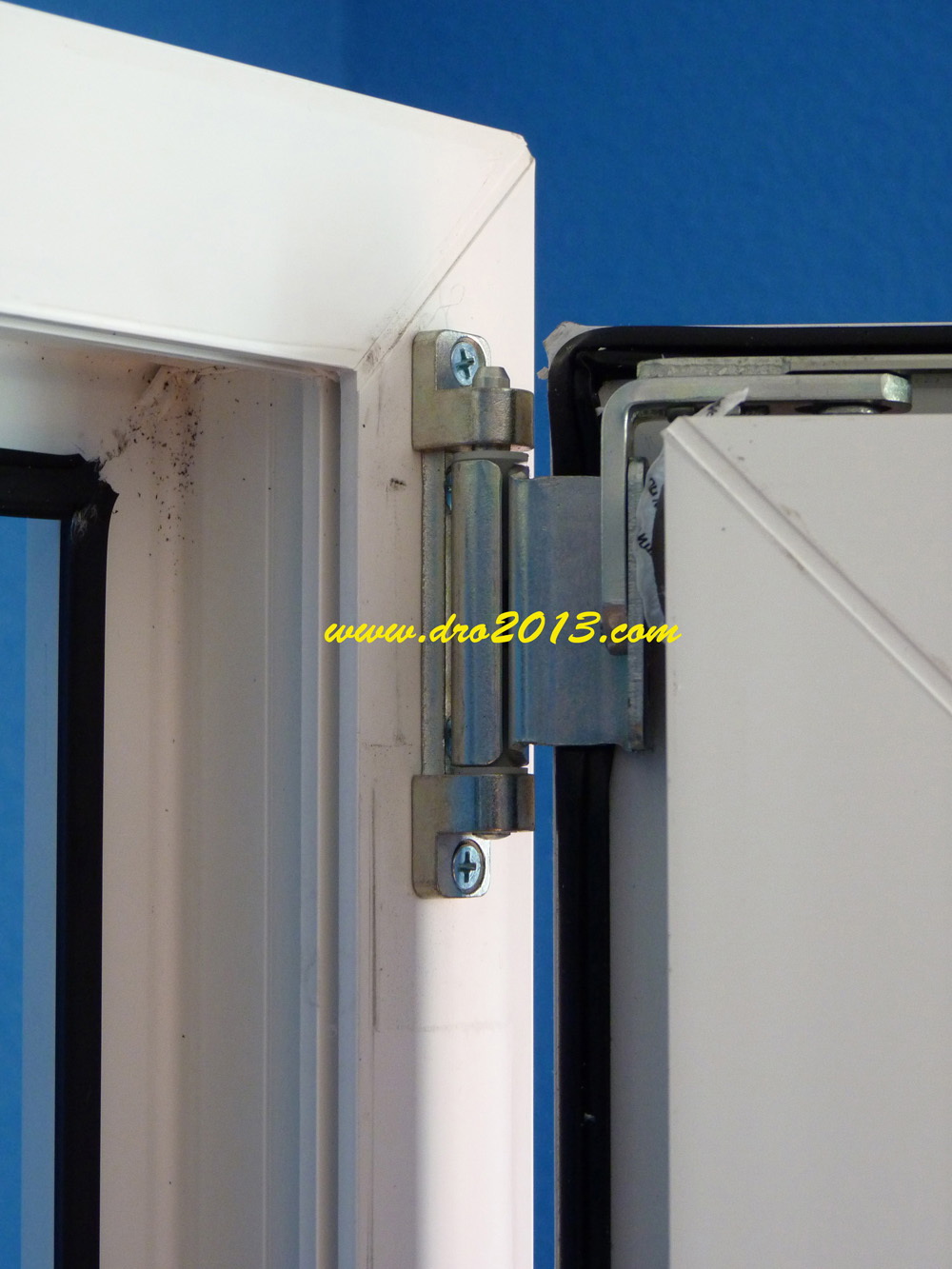

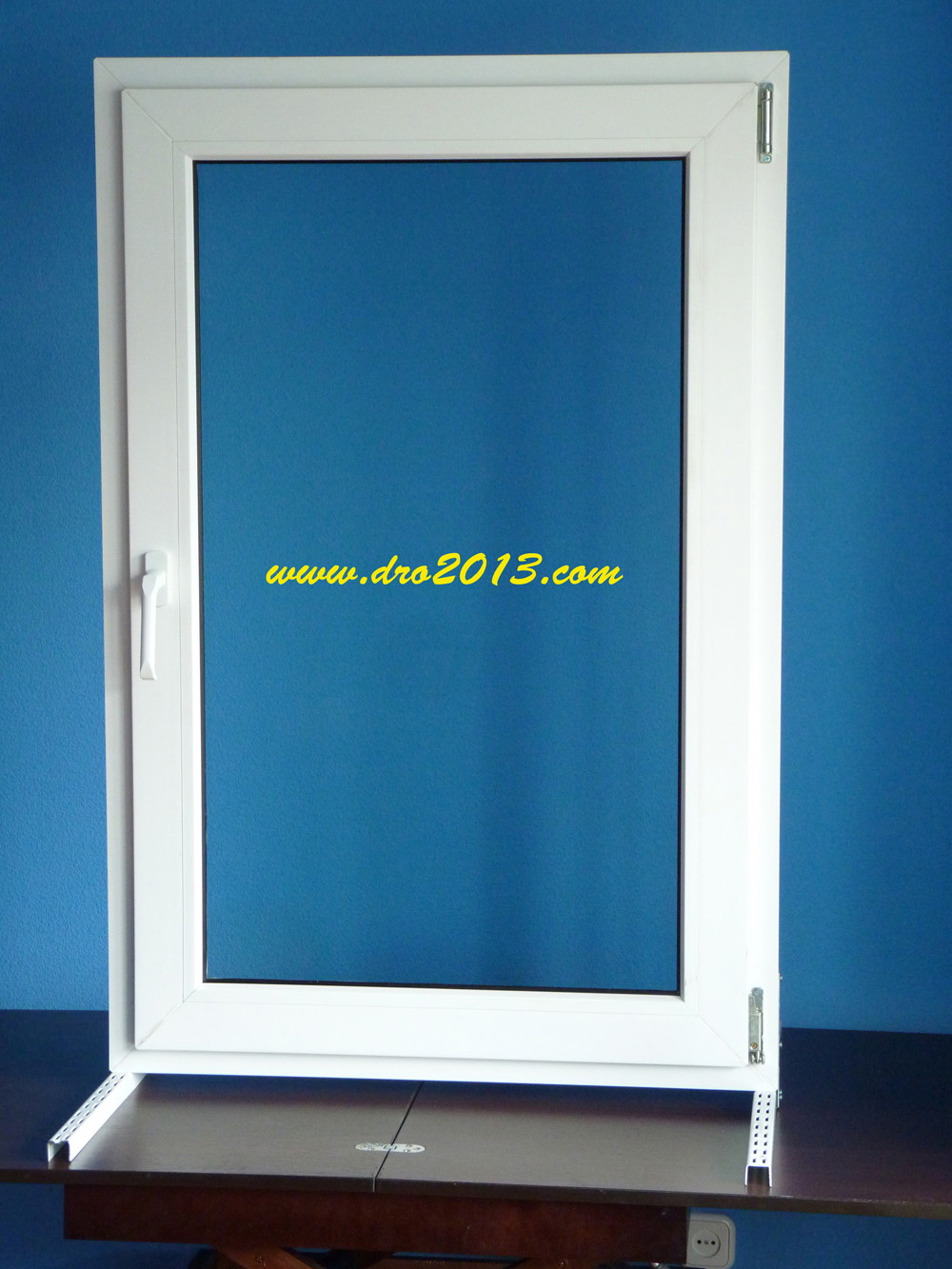

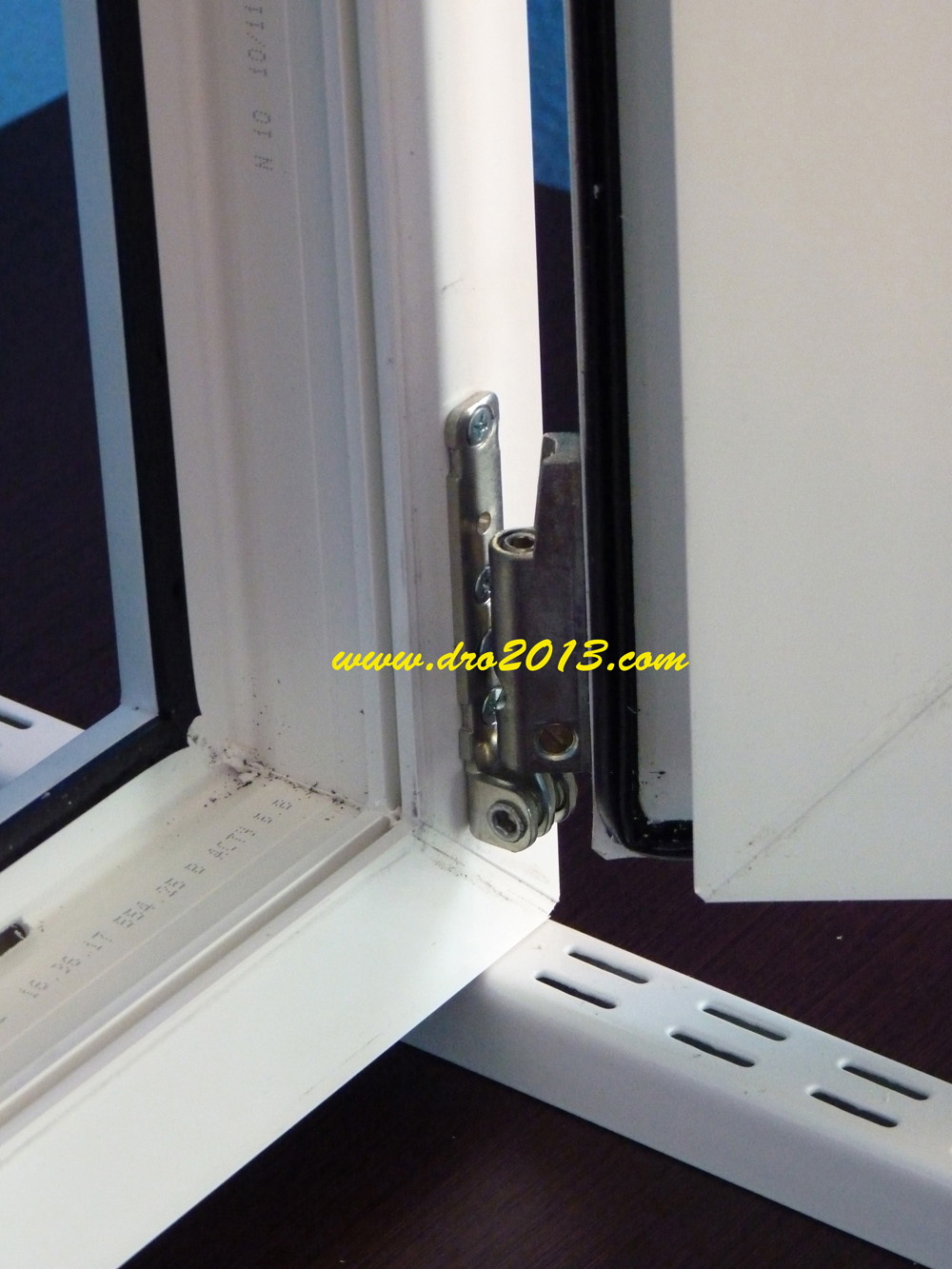

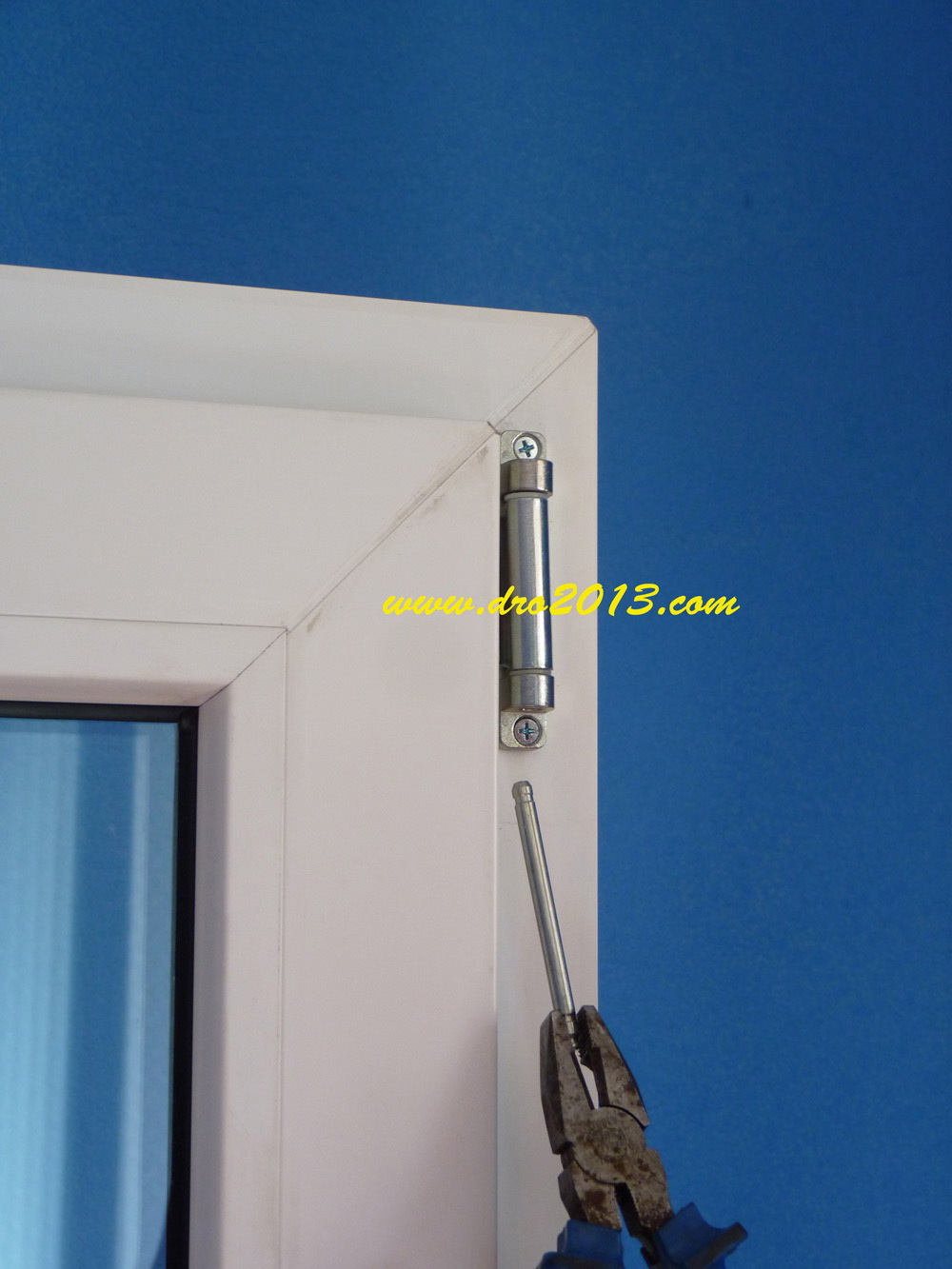

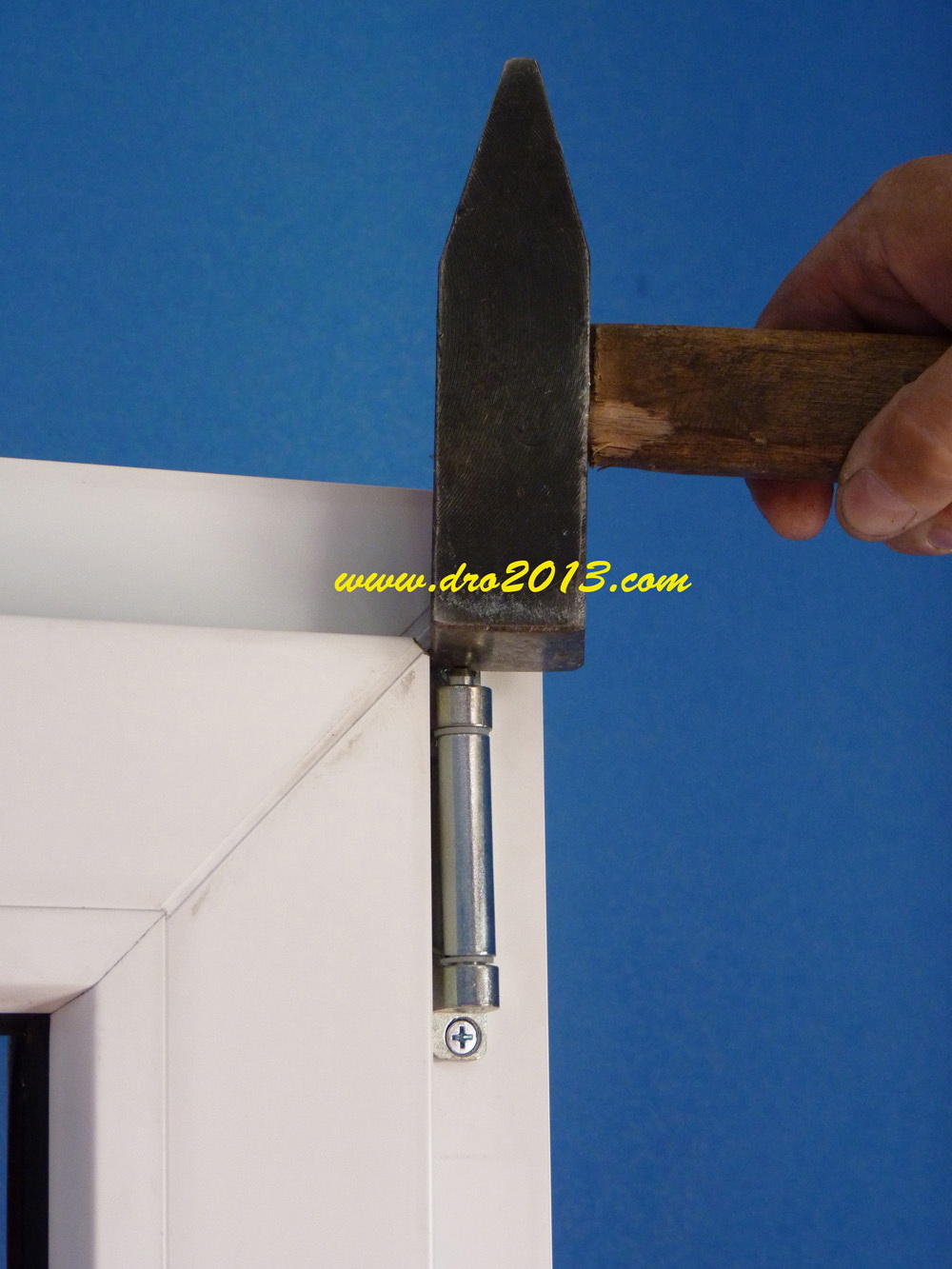

1. Снять створку с петель, чтоб она не мешала сверлению отверстий.
(кликните на картинку, чтобы увидеть полноразмерную версию)

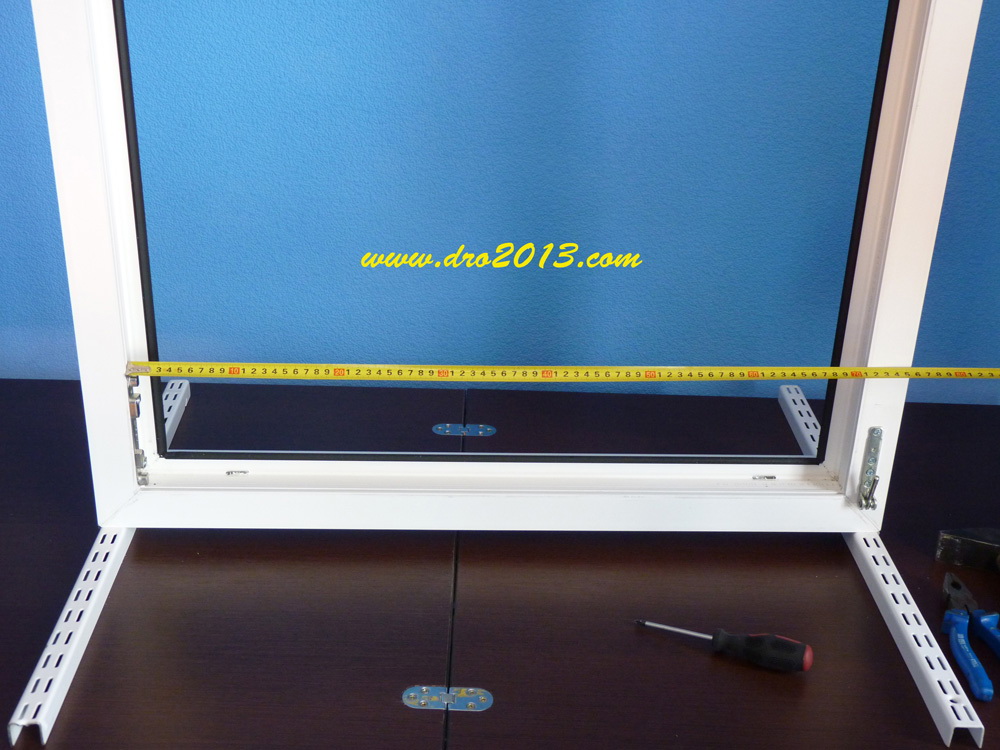

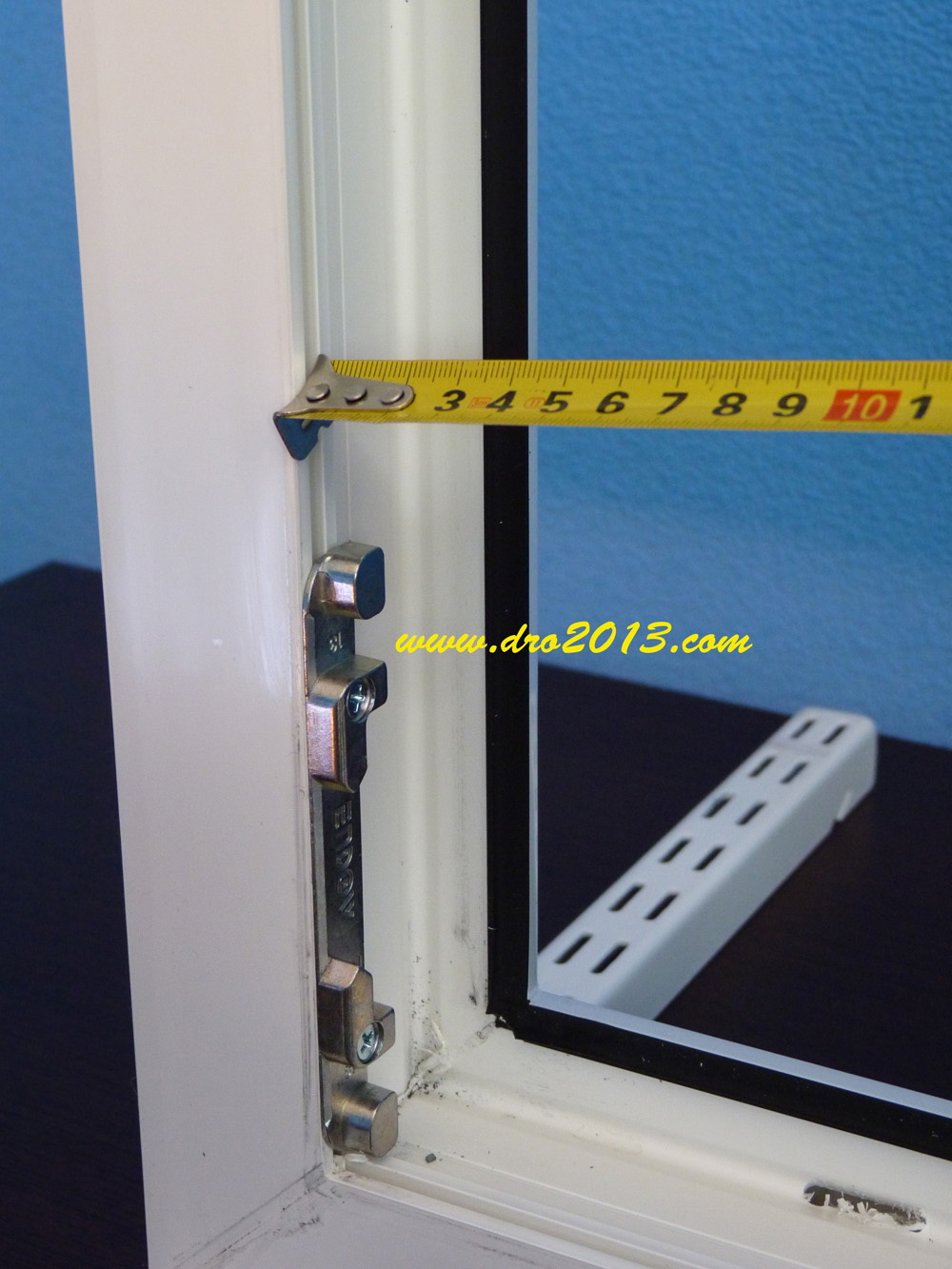

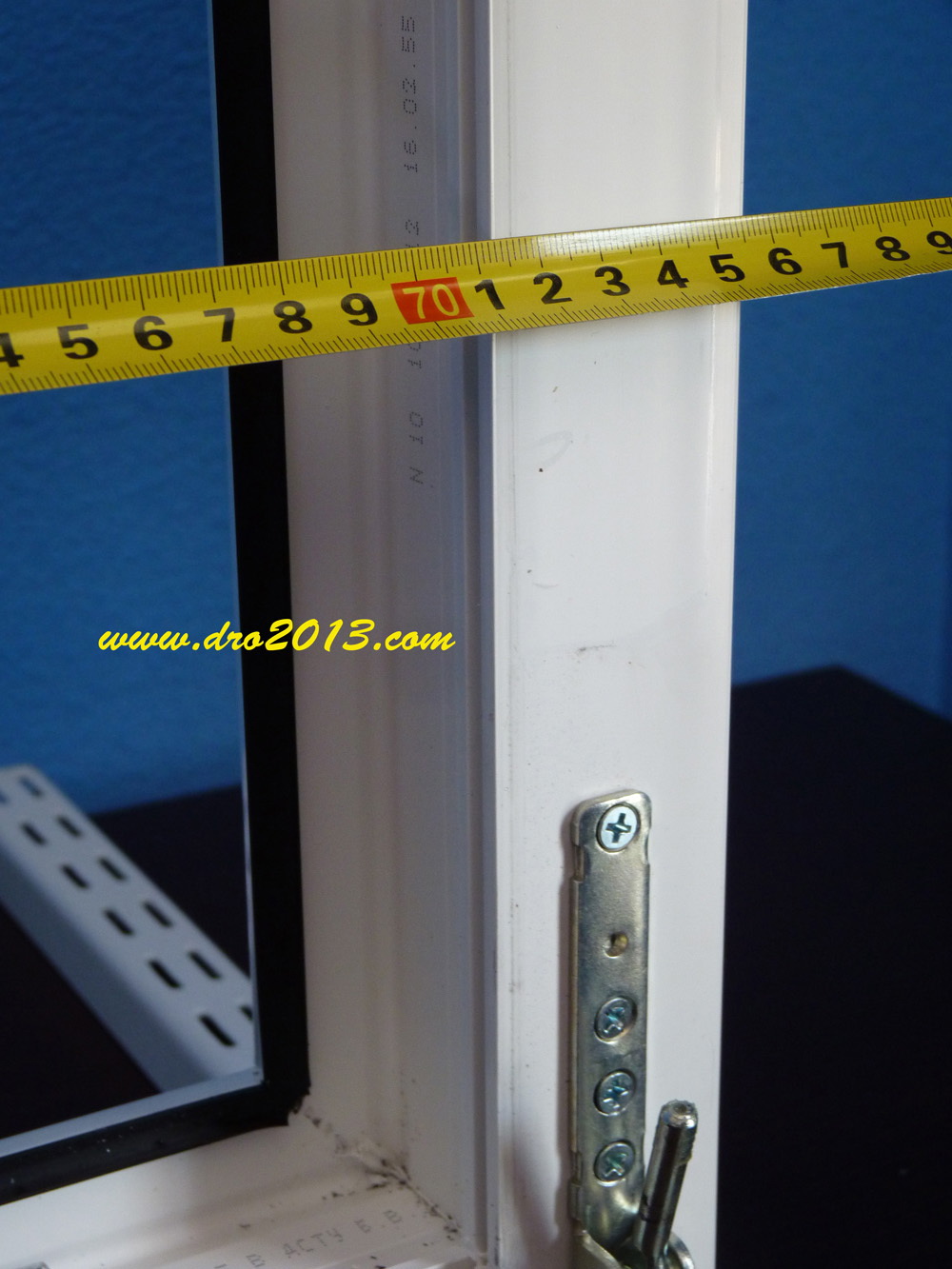

2. Измерить ширину оконного проема. Например, длина проема получилась 712мм, прибавляем (+) 3мм и получаем 715мм. Во всех размерах надо плюсовать 3мм.
(кликните на картинку, чтобы увидеть полноразмерную версию)

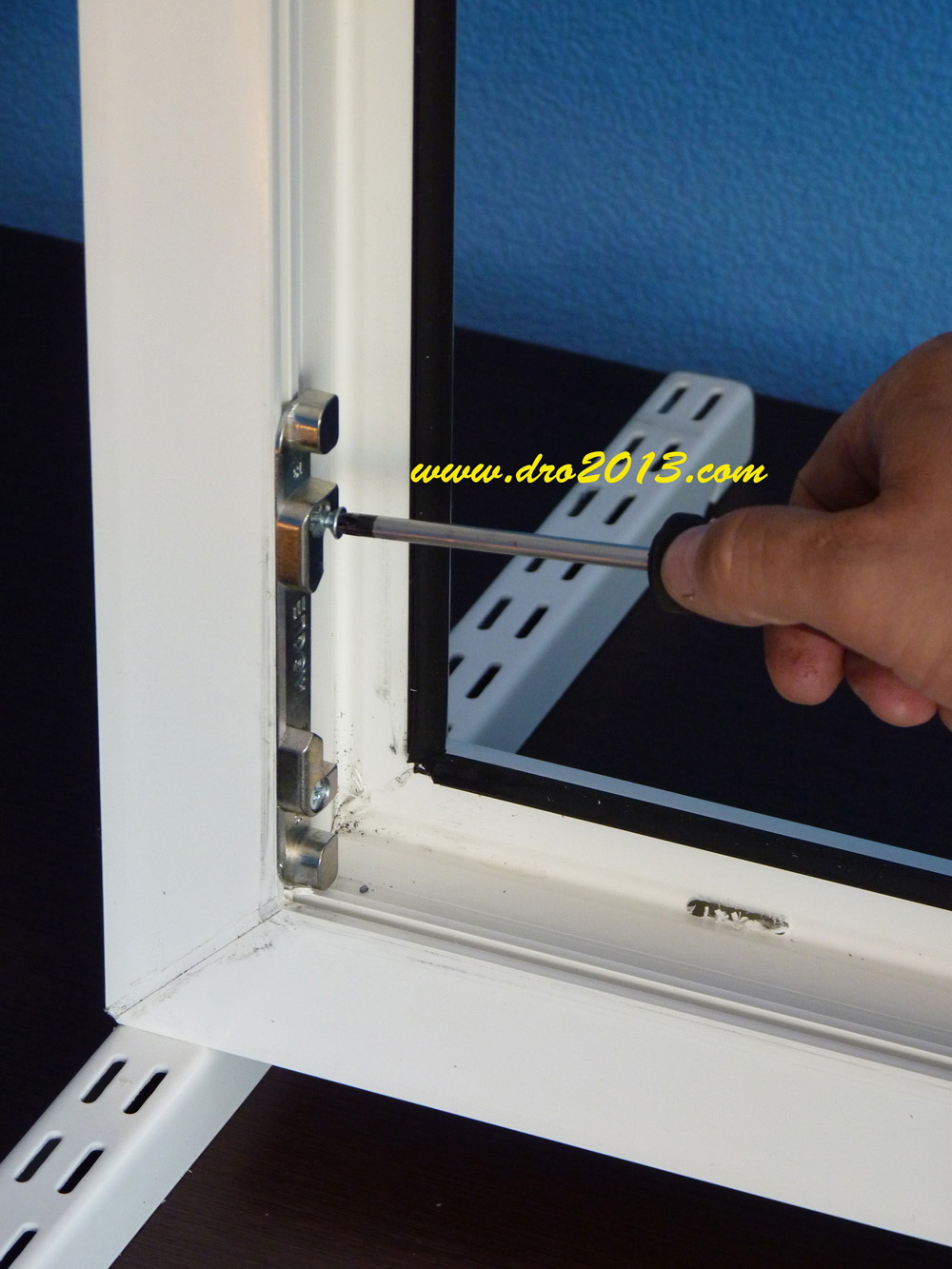

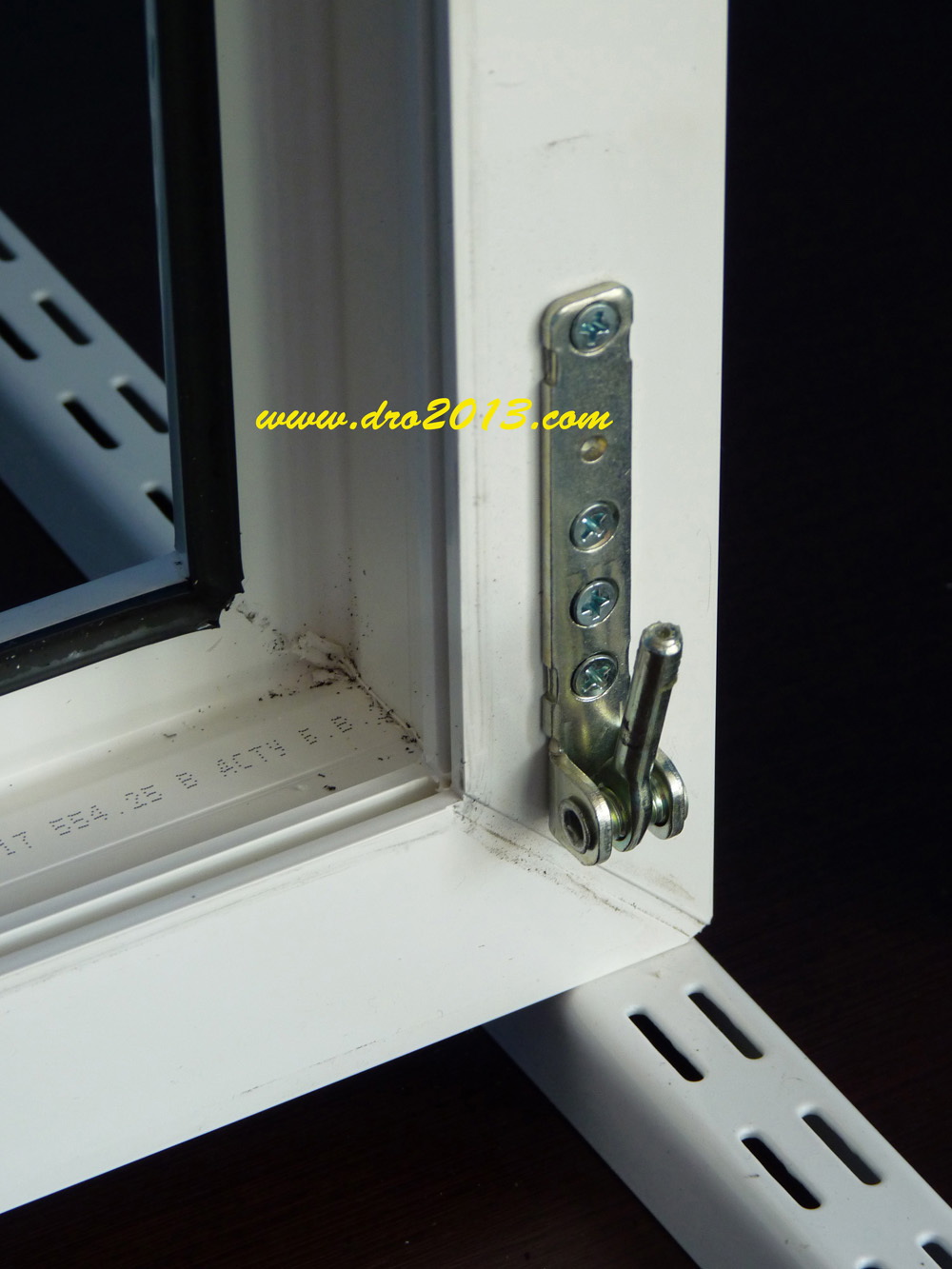

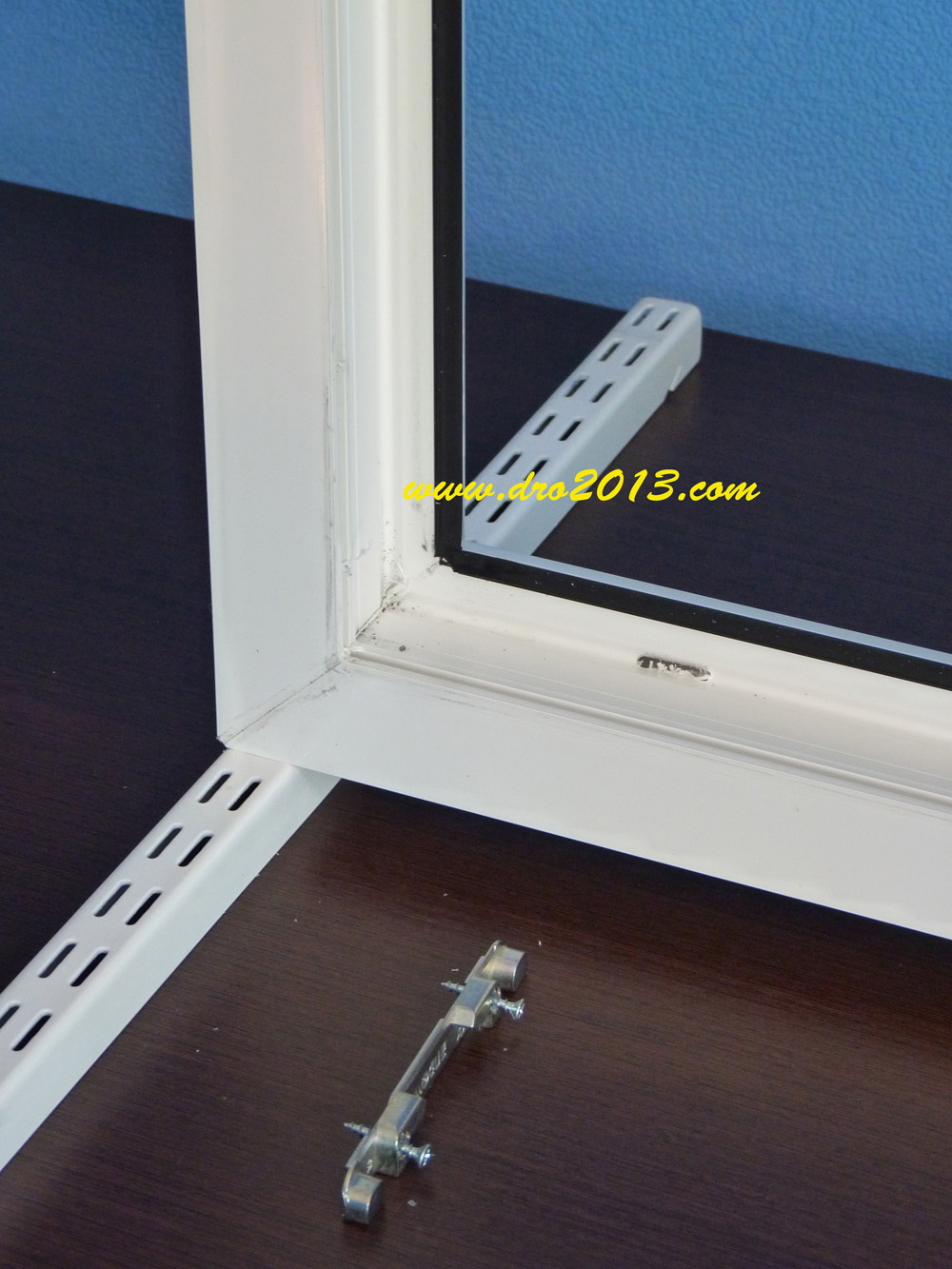

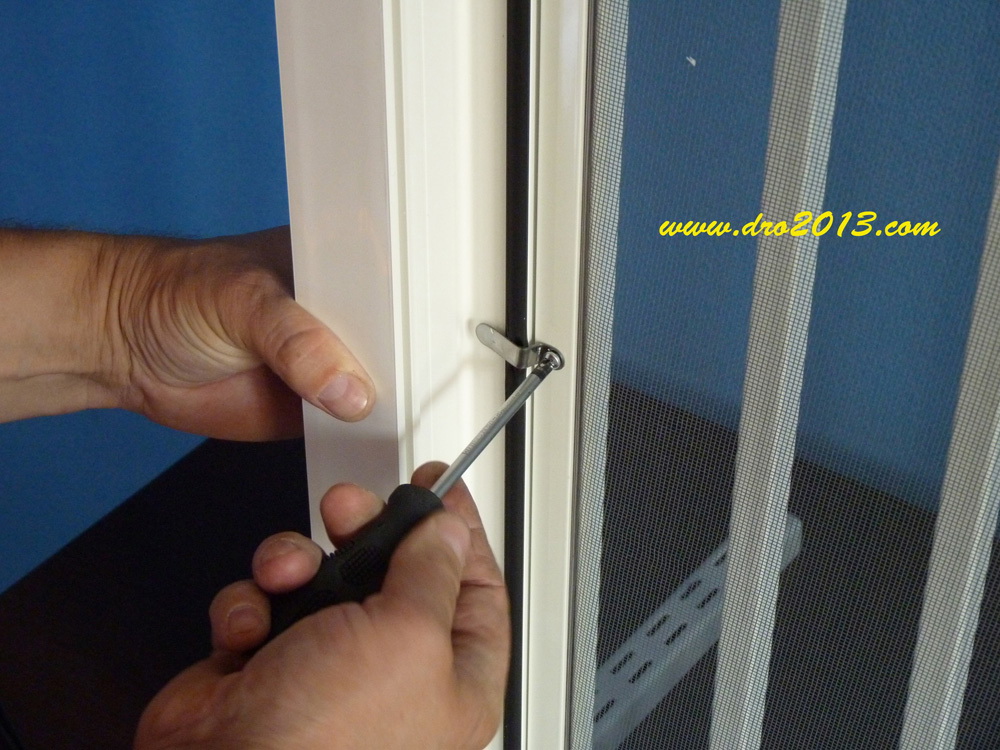

3. Снять накладку запирающего устройства.
(кликните на картинку, чтобы увидеть полноразмерную версию)

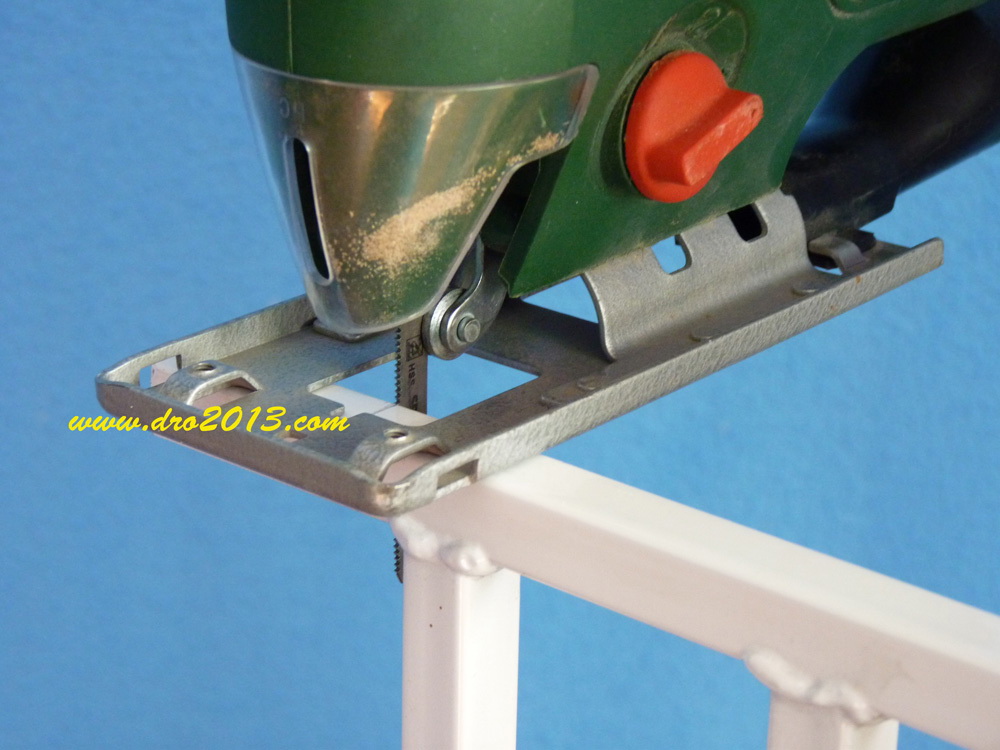

4. Отрезать решетку по размеру.
(кликните на картинку, чтобы увидеть полноразмерную версию)

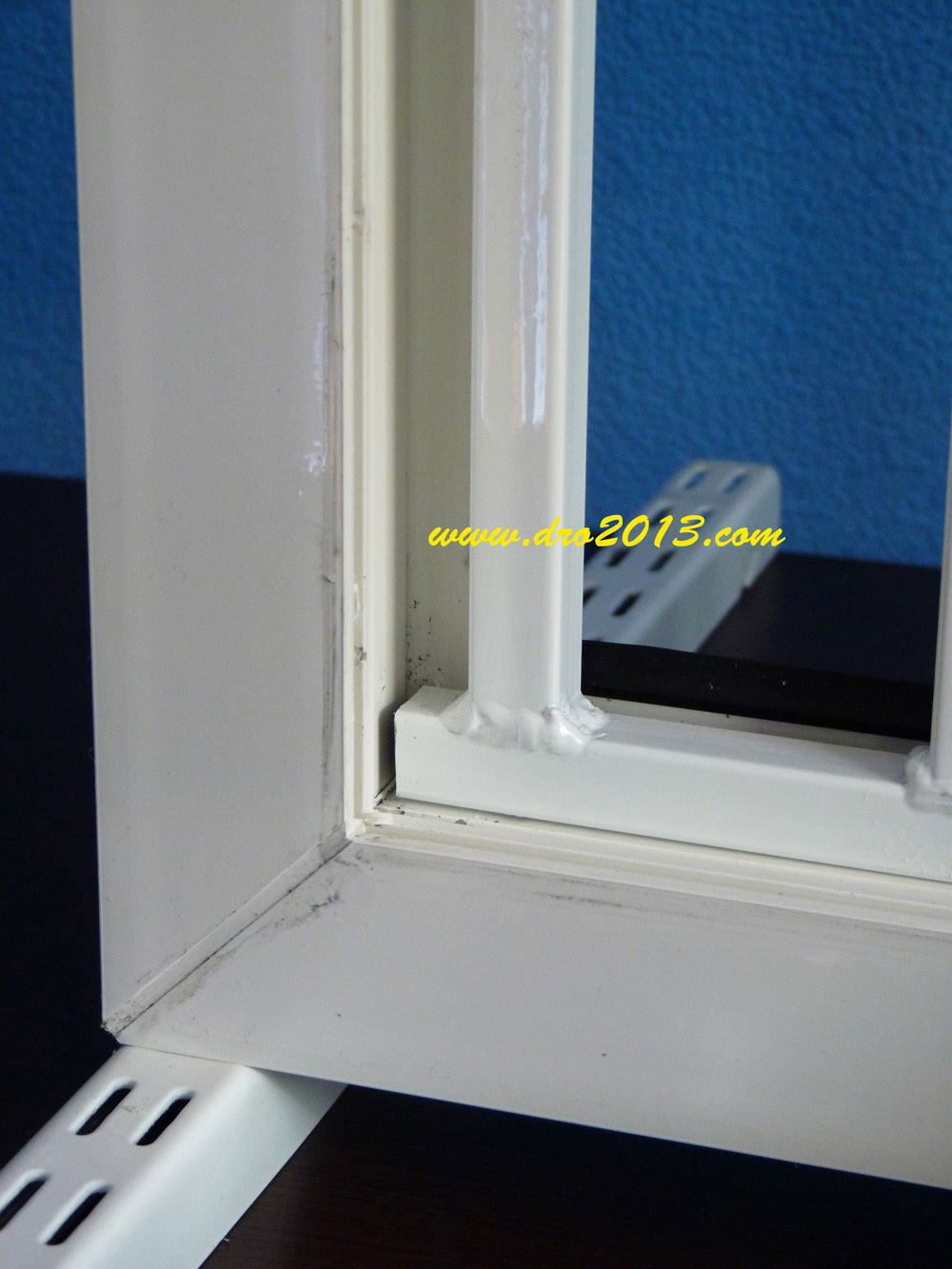

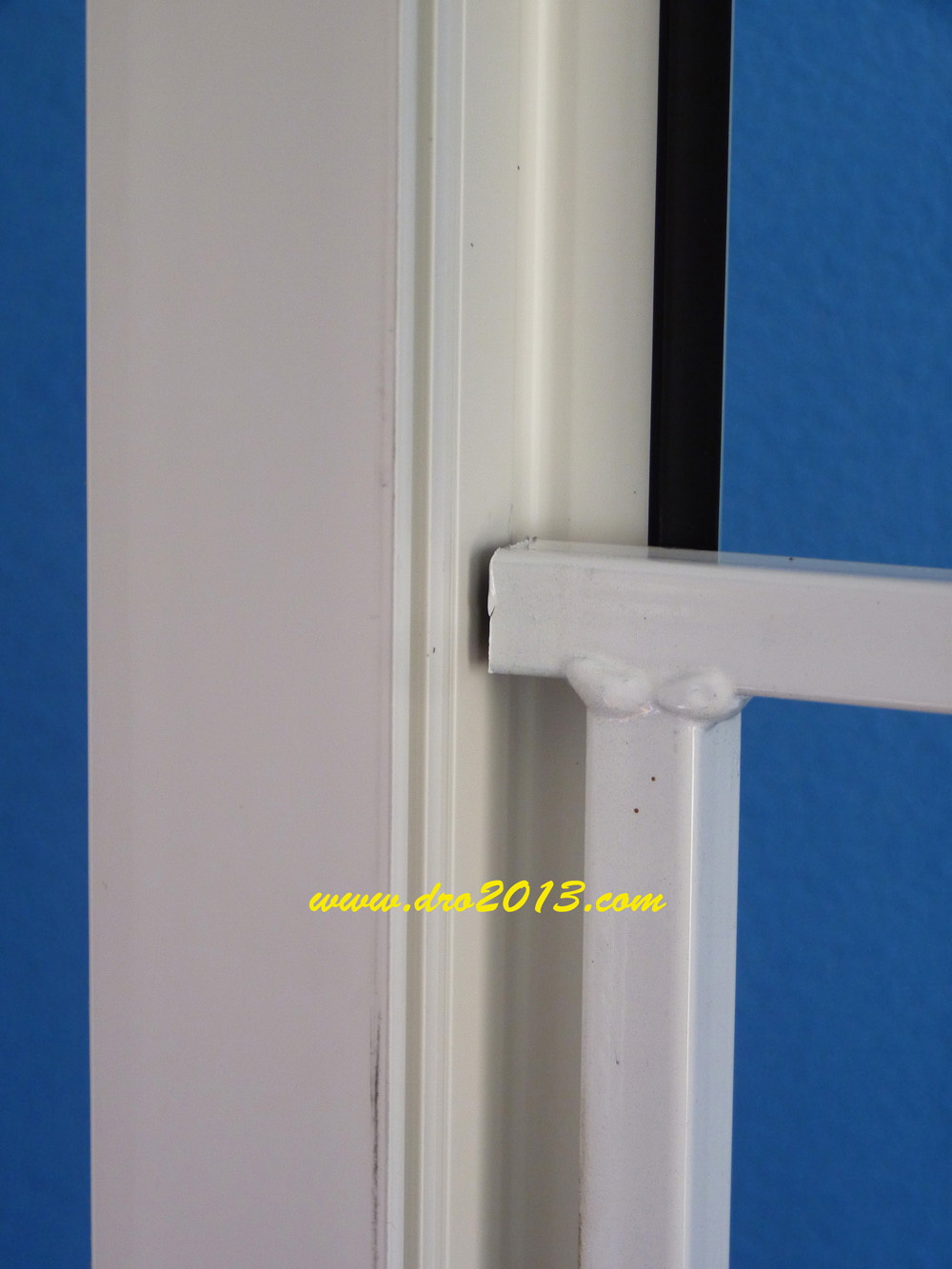

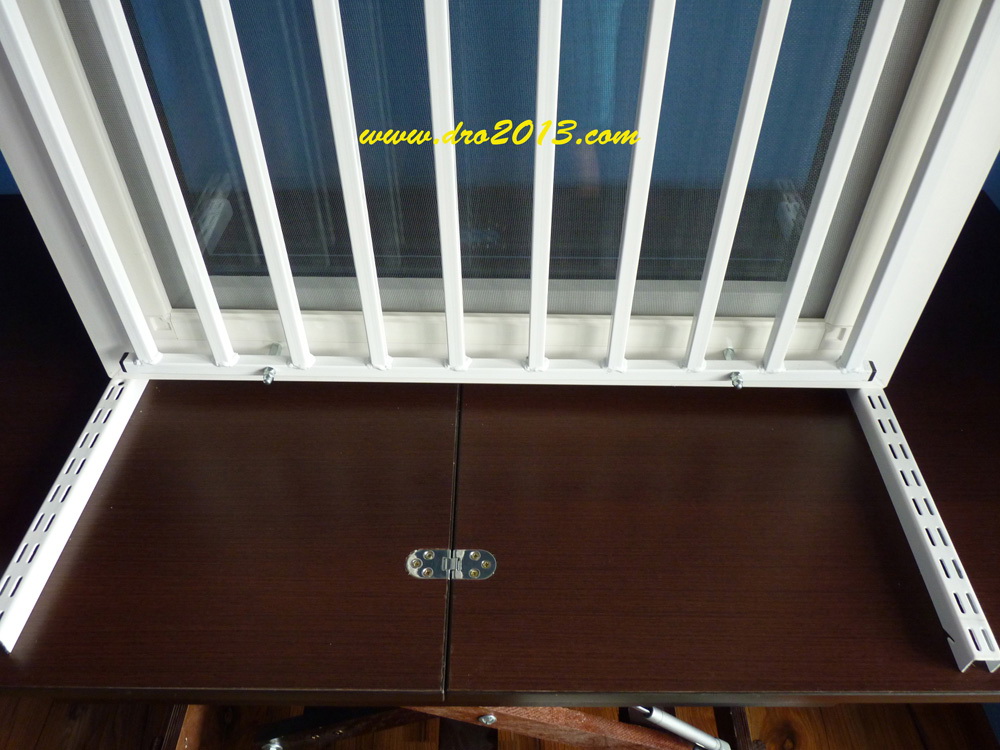

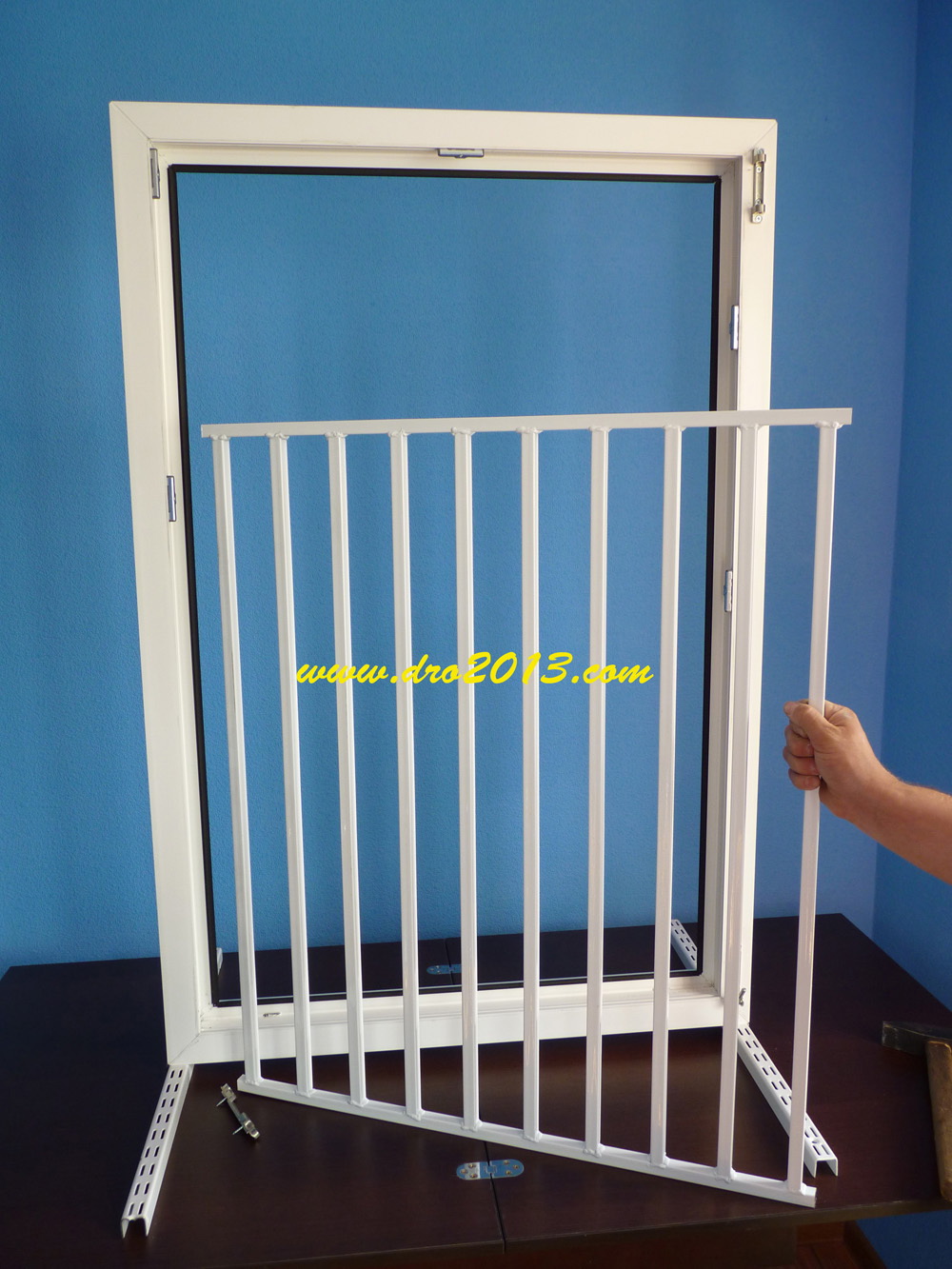

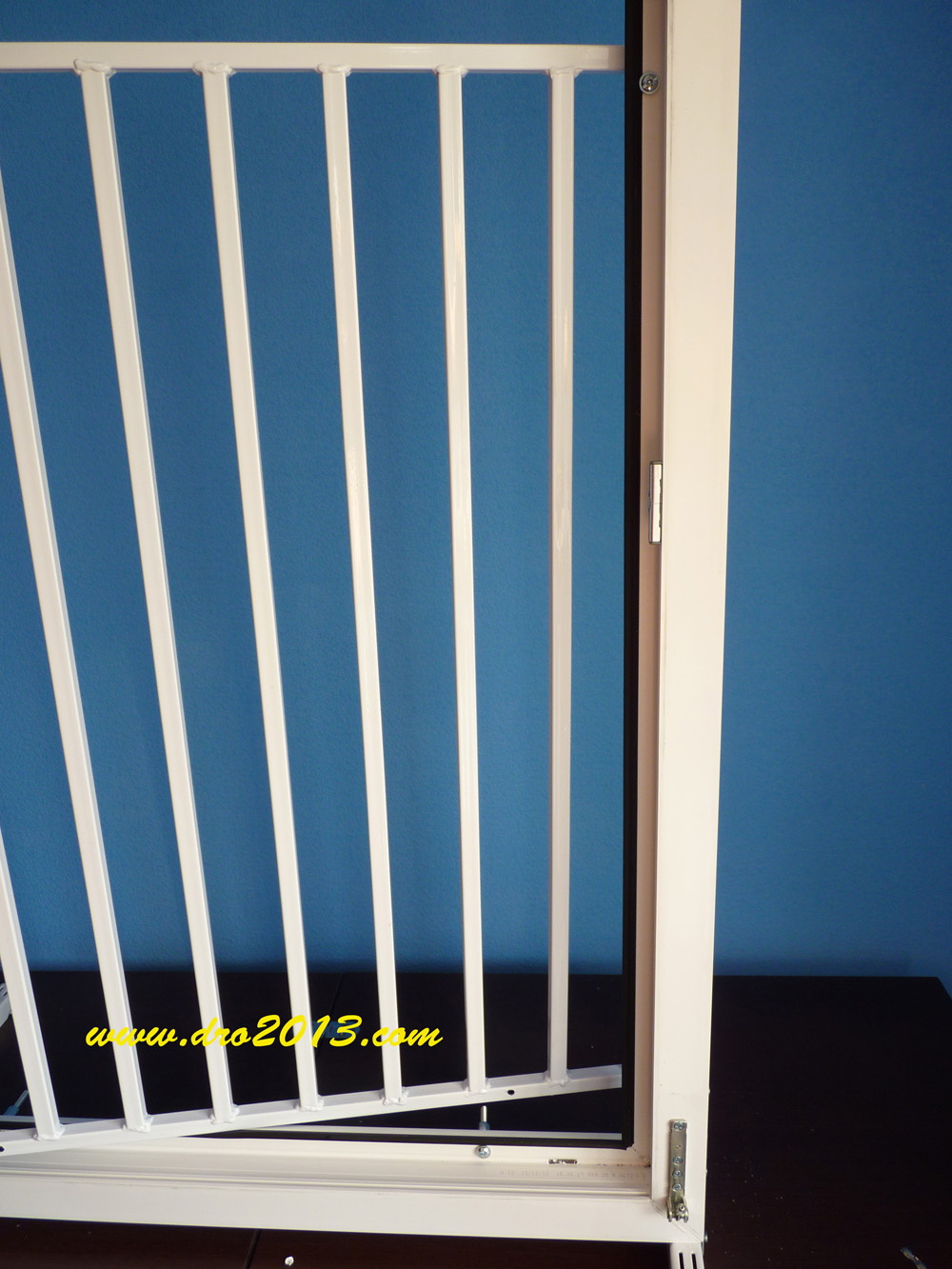

5. Вставить решетку в проем.
(кликните на картинку, чтобы увидеть полноразмерную версию)

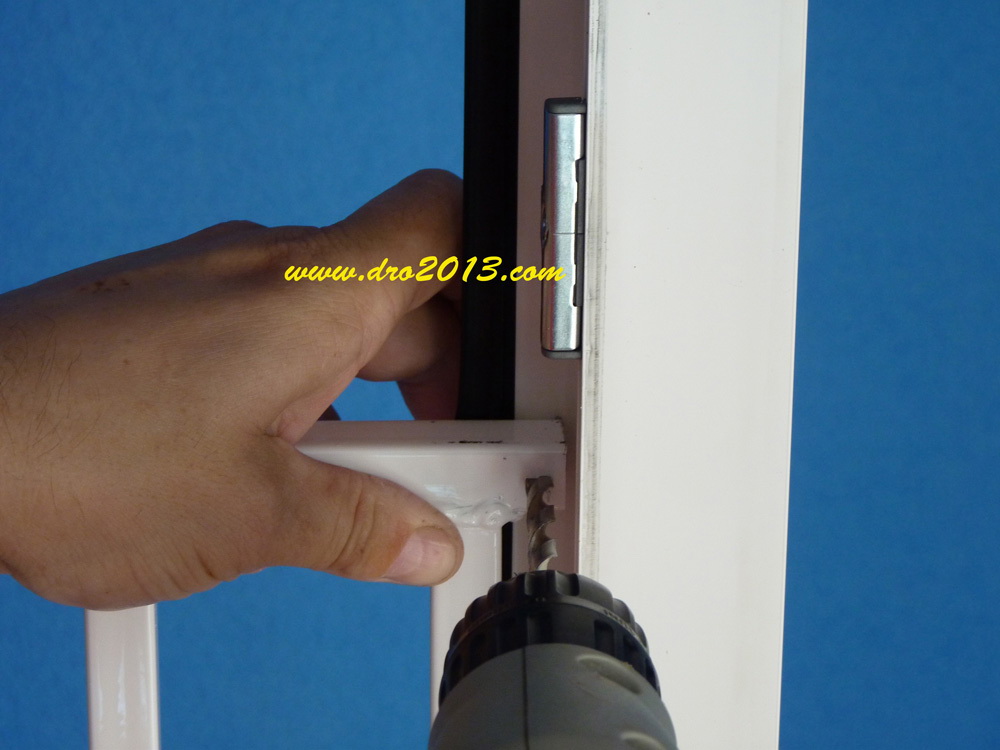

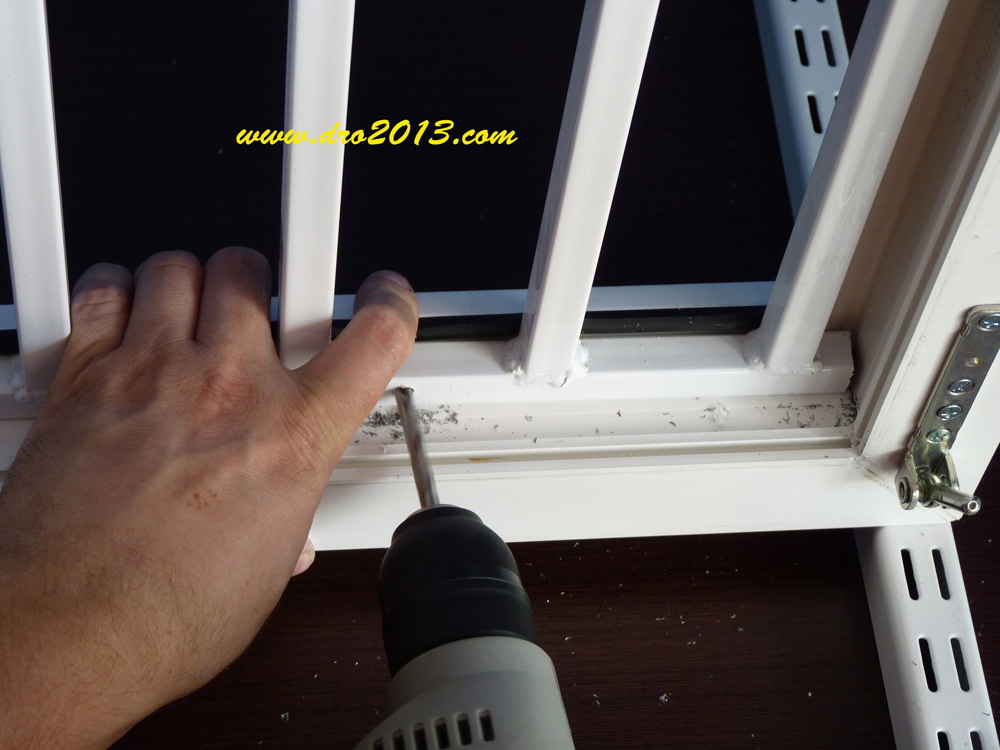

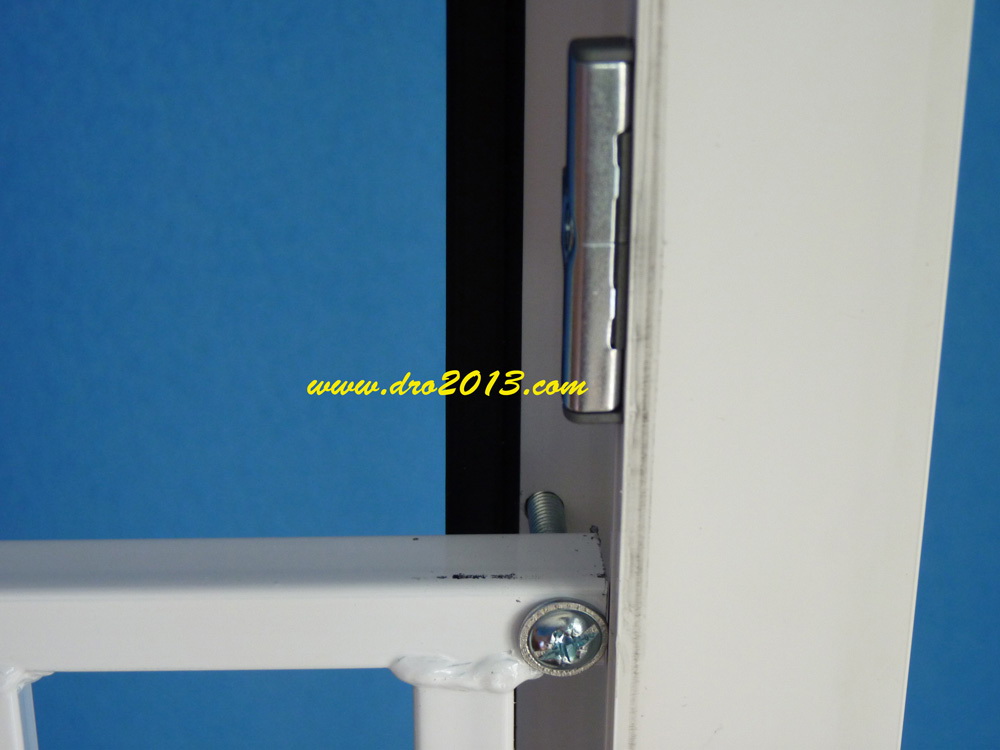

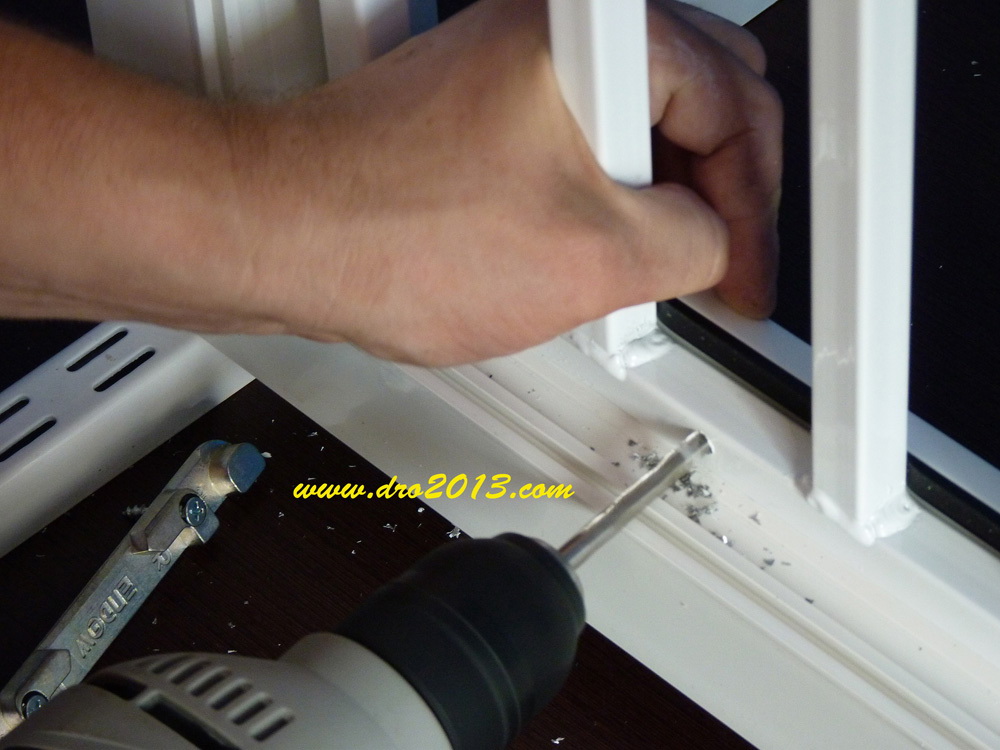

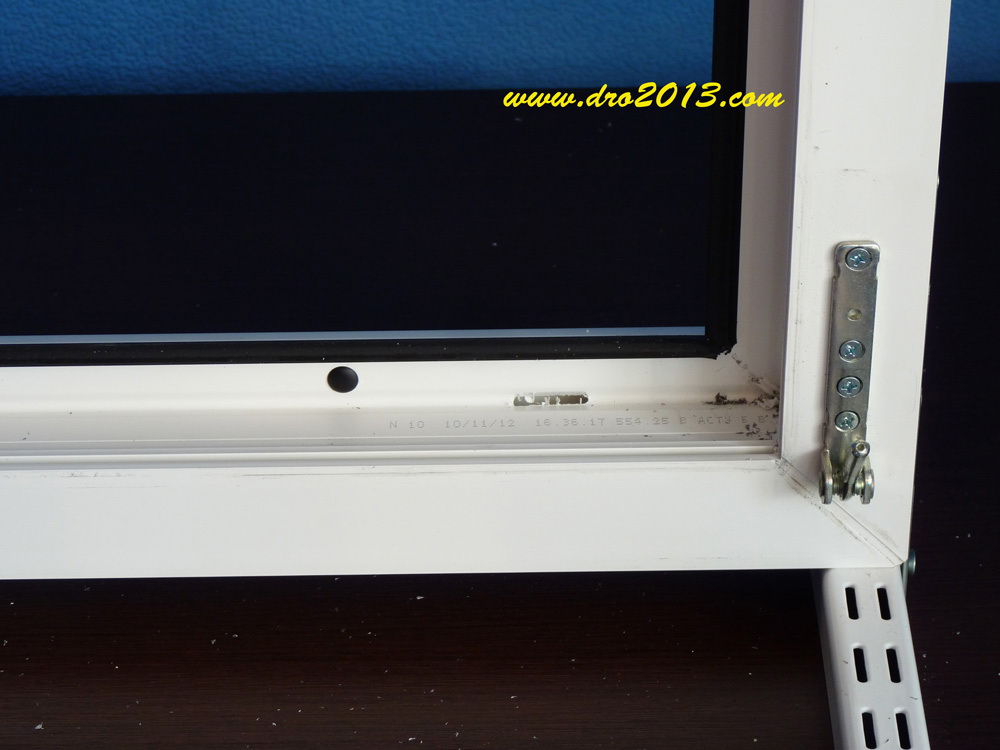

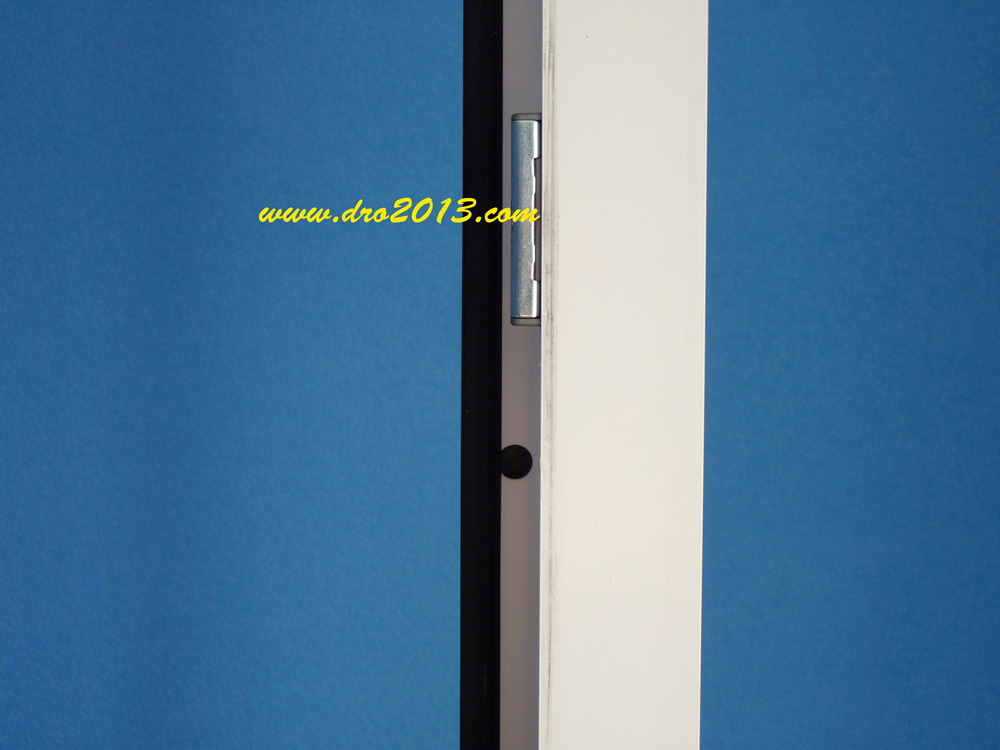

6. Просверлить сквозные отверстия диаметром 6 мм. По мере сверления отверстий необходимо наживлять решетку болтами во избежание смещения. На решетку достаточно 4-х болтовых соединений. На втором фото показано отверстие, которое нужно сверлить как можно ближе к уплотнителю (резинка).
(кликните на картинку, чтобы увидеть полноразмерную версию)

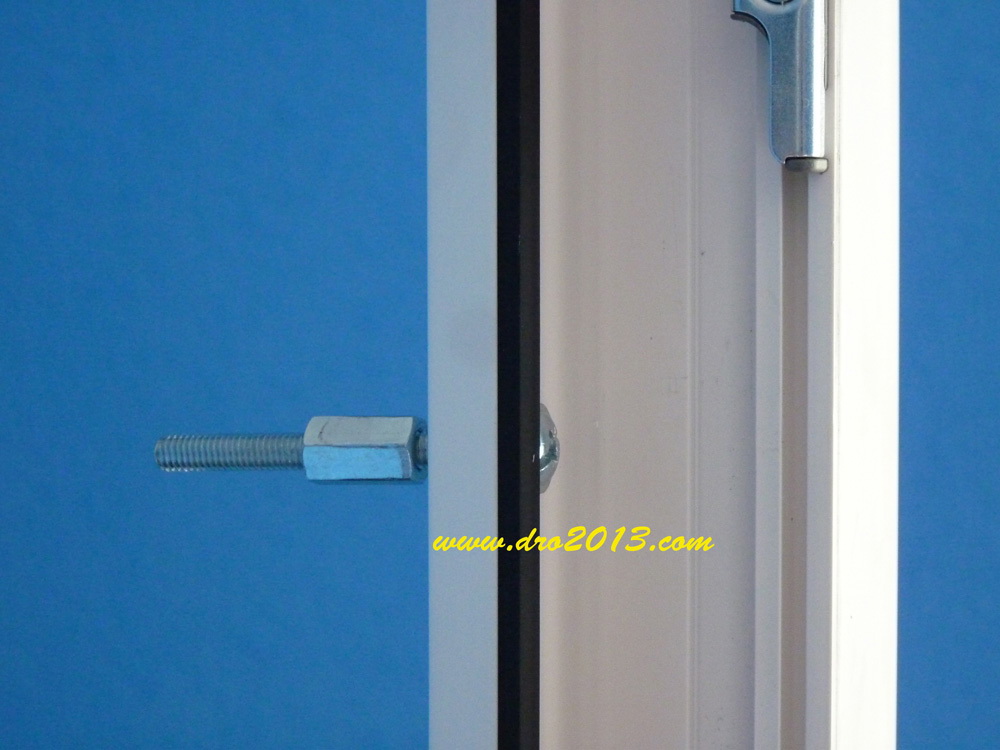

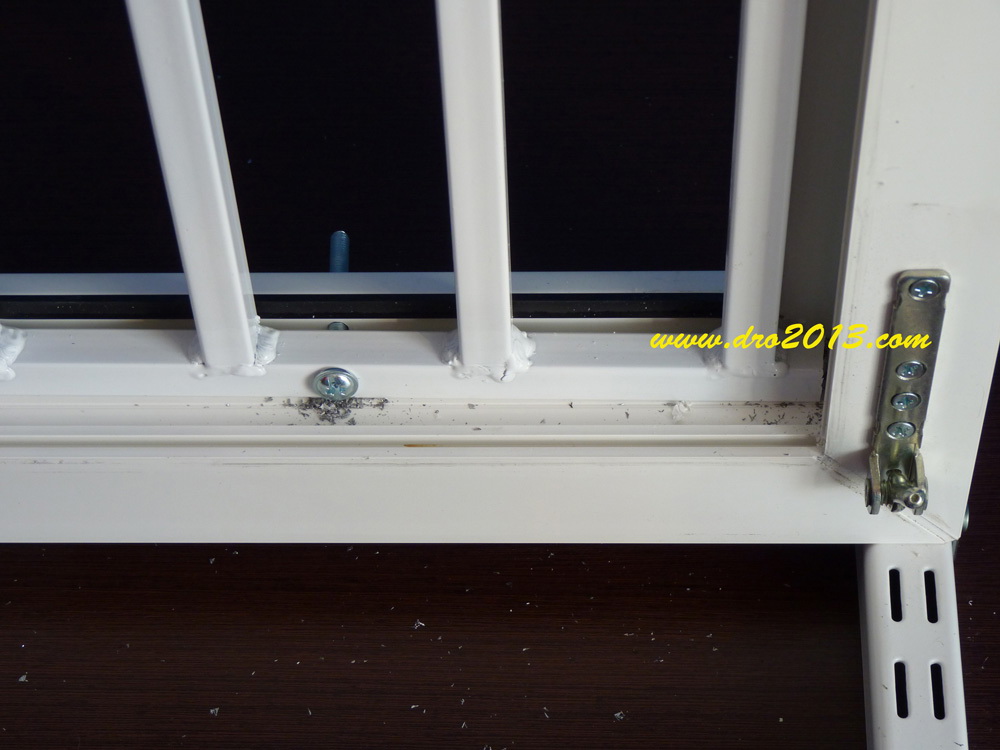

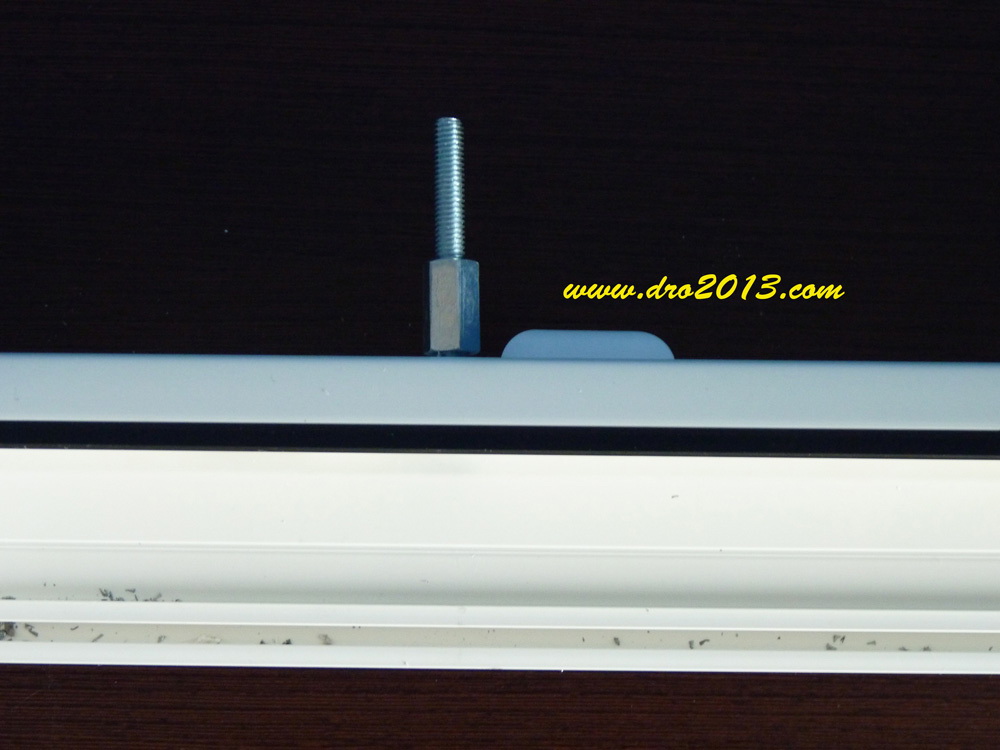

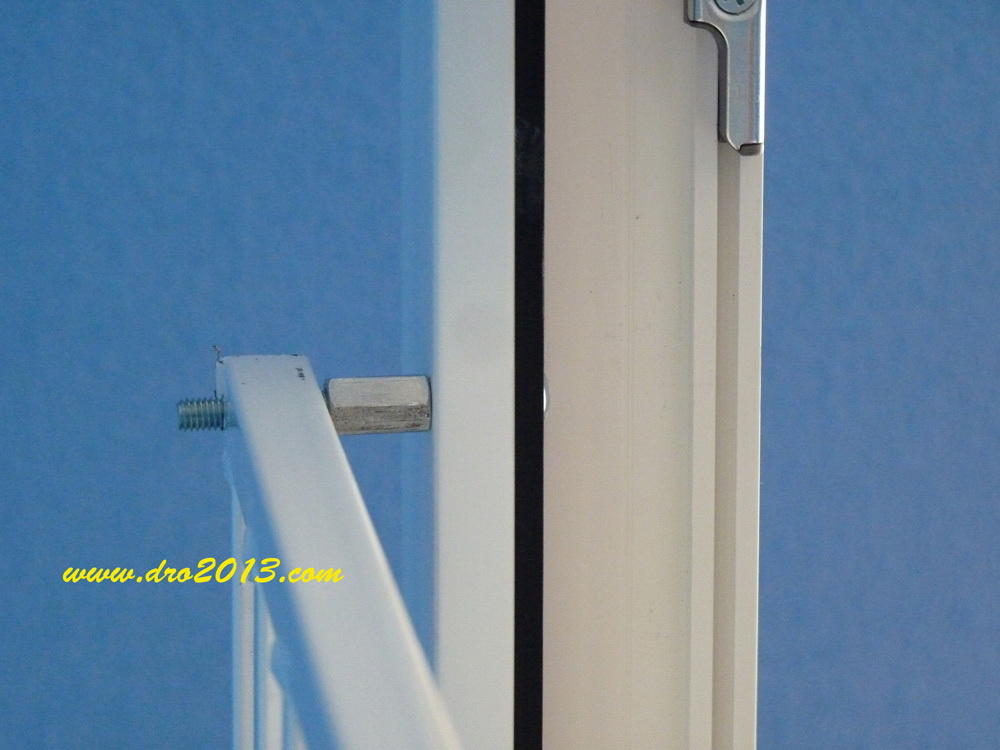

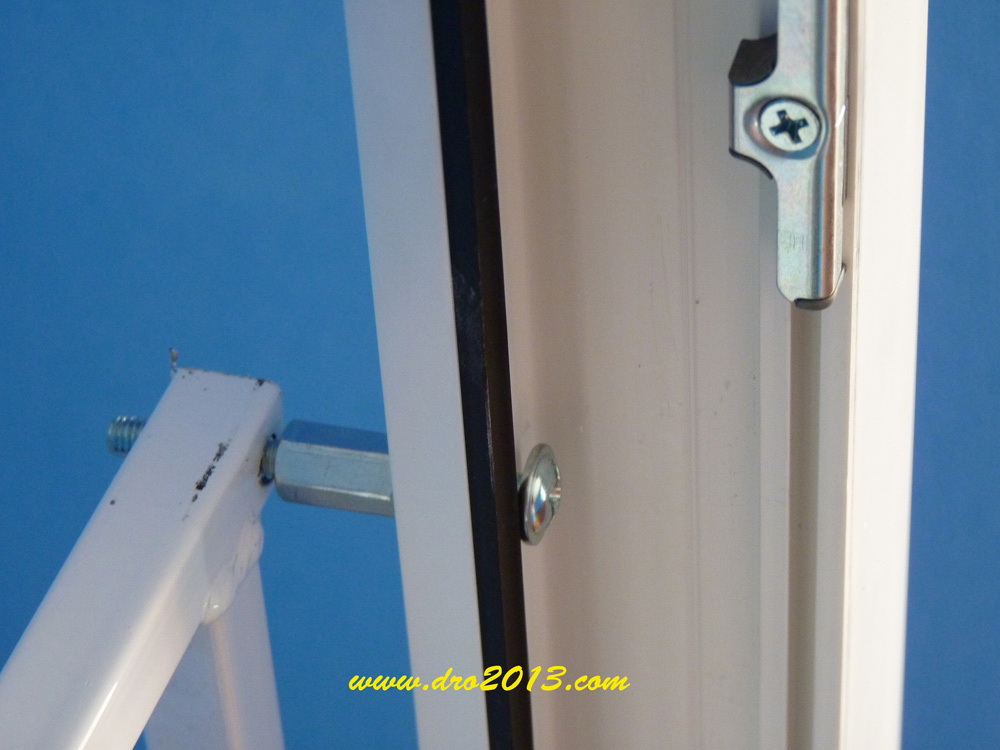

7. Снять решетку, вставить болты в отверстия. Закрепить болты длинными гайками, обеспечивая небольшой люфт.
(кликните на картинку, чтобы увидеть полноразмерную версию)

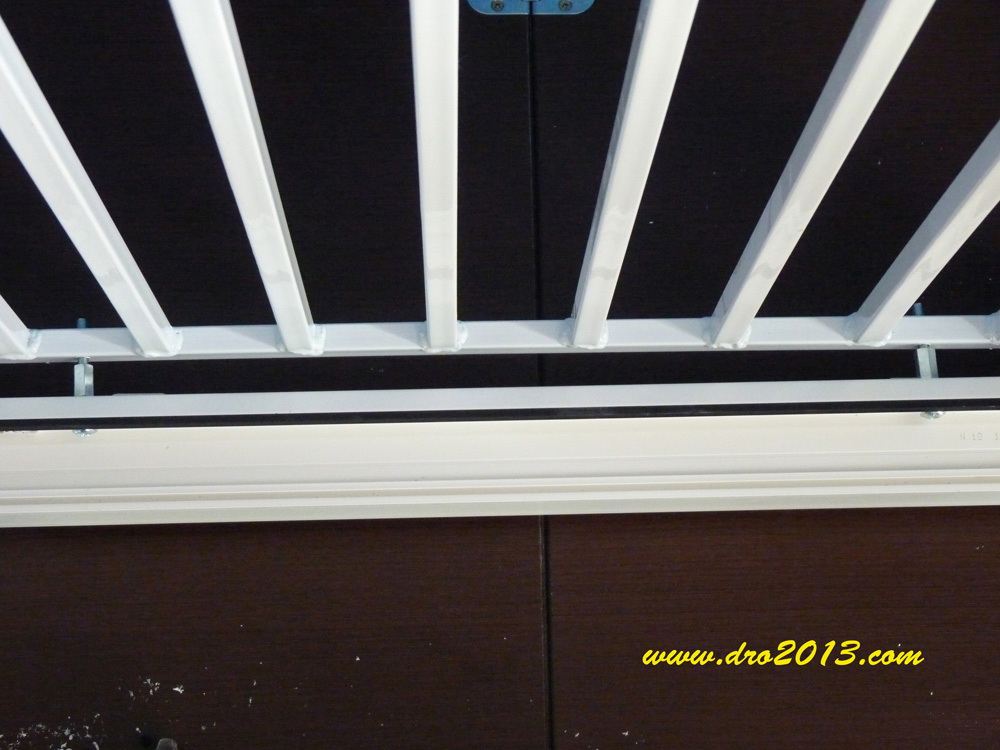

8. Установить решетку на болты с внешней стороны окна.
(кликните на картинку, чтобы увидеть полноразмерную версию)

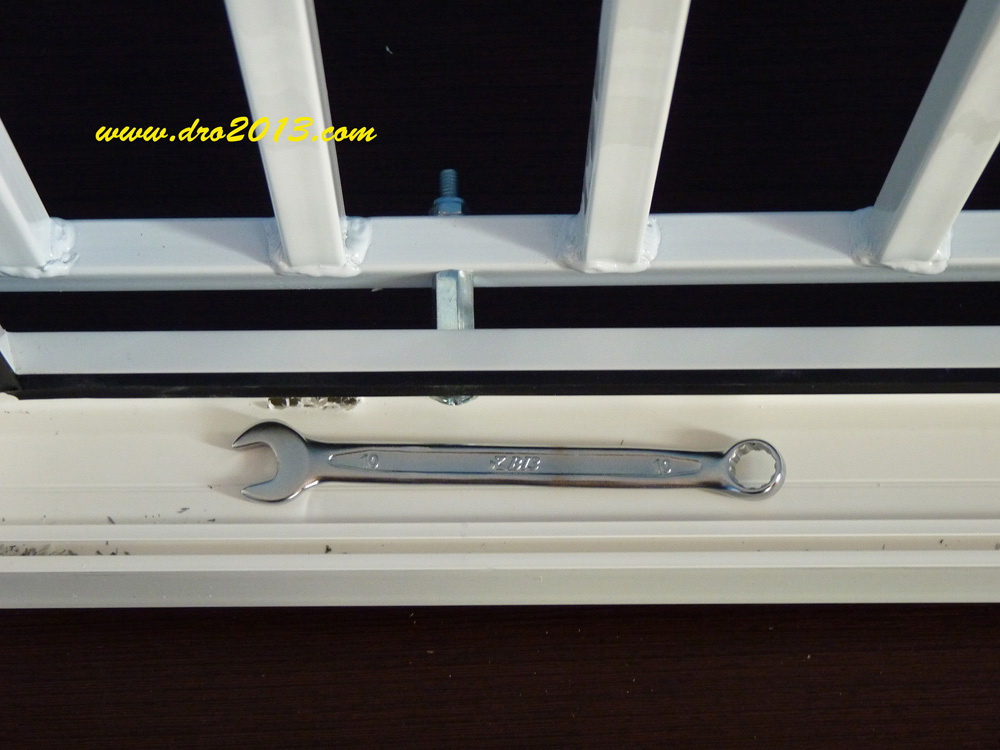

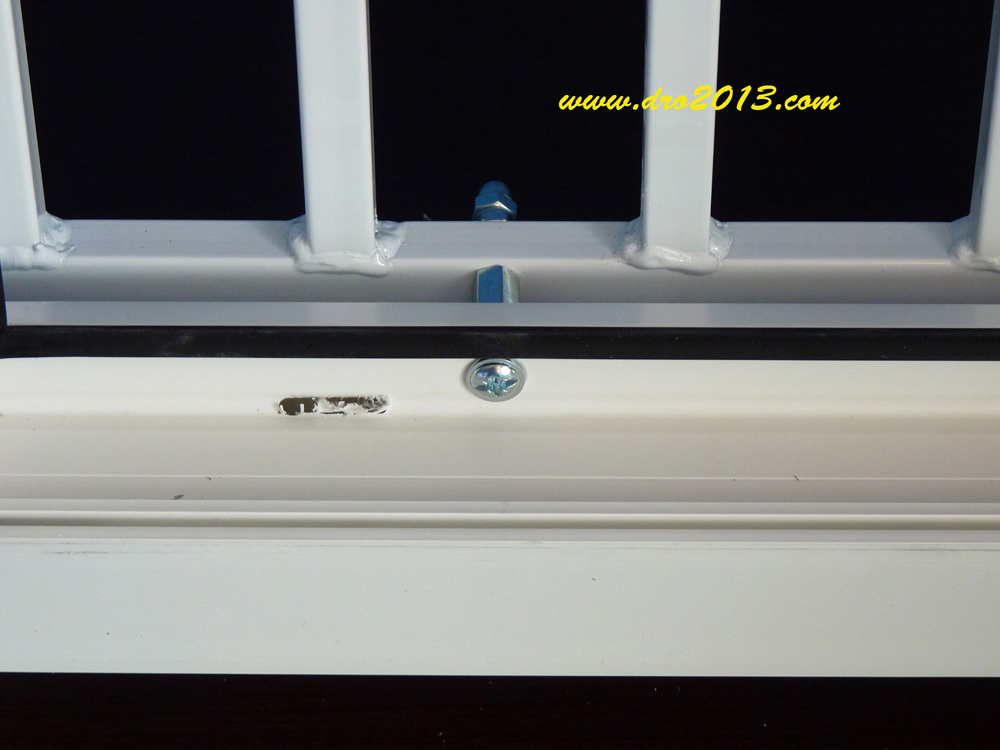

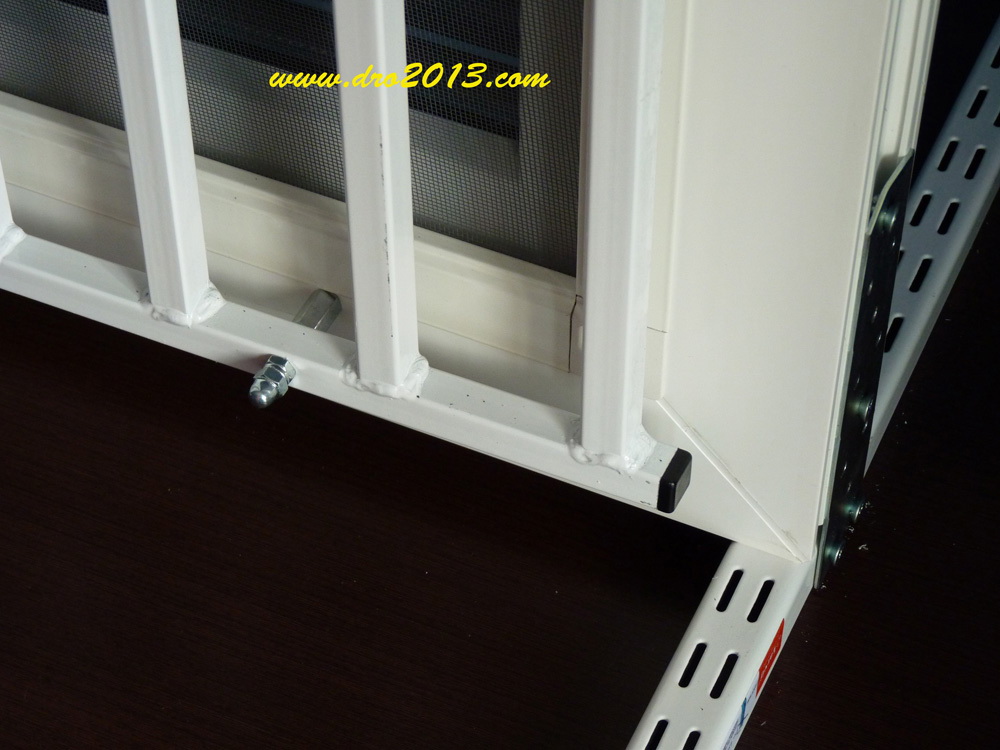

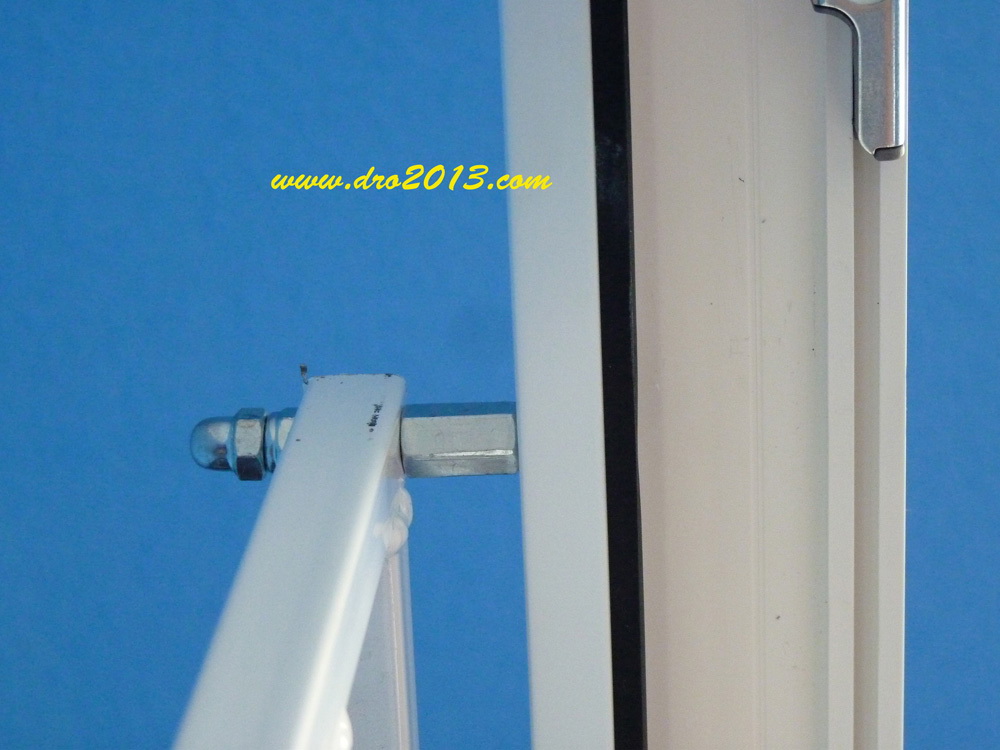

9. Окончательно завернуть длинные гайки, закрепить решетку контргайками  и зафиксировать соединения накидными (колпачковыми) гайками.
(кликните на картинку, чтобы увидеть полноразмерную версию)

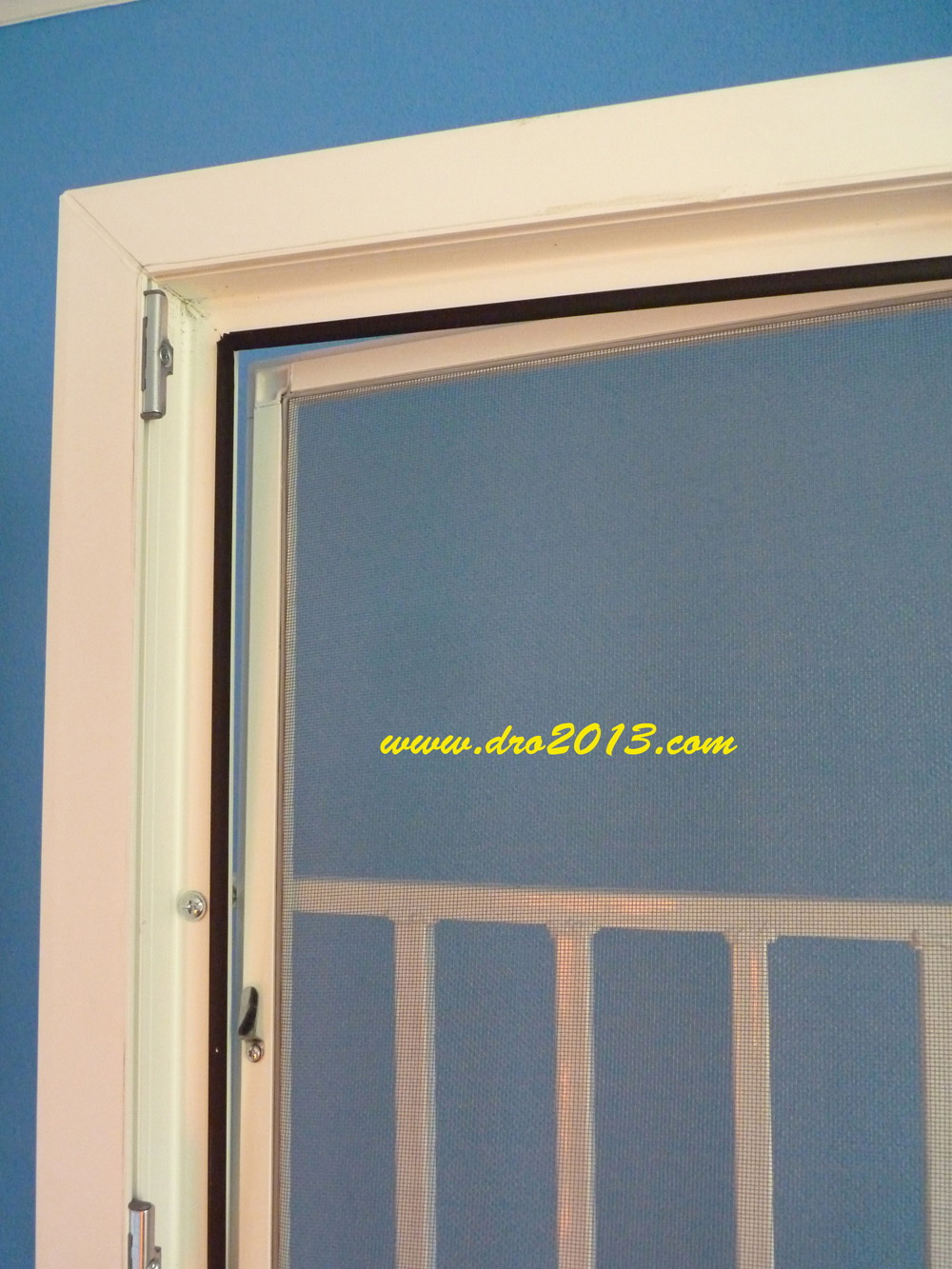

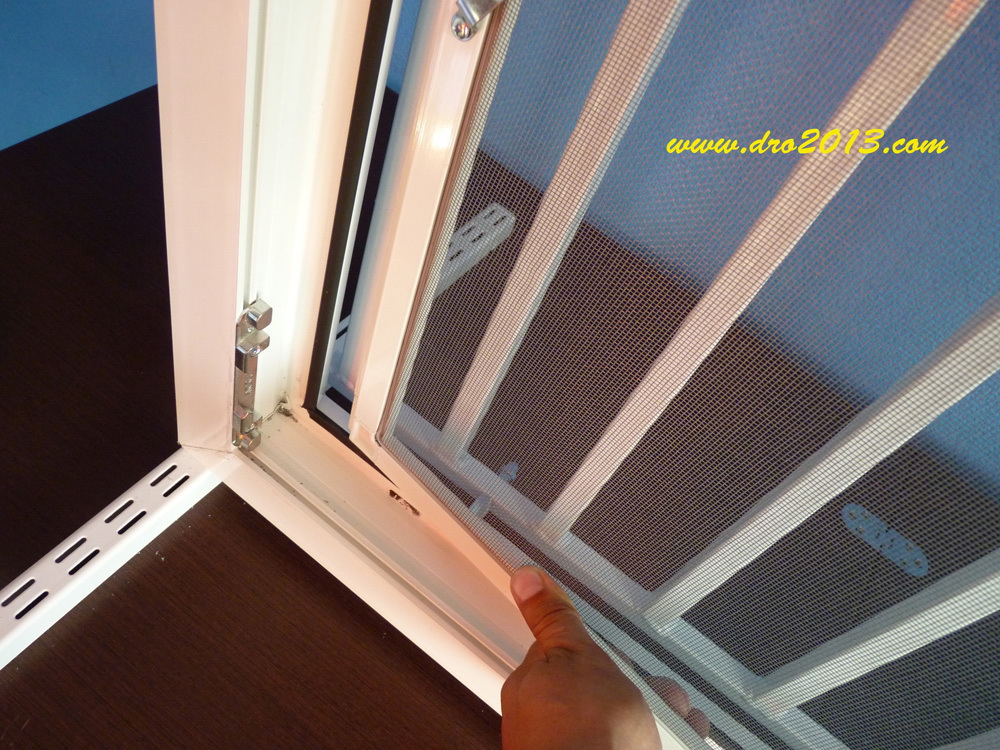

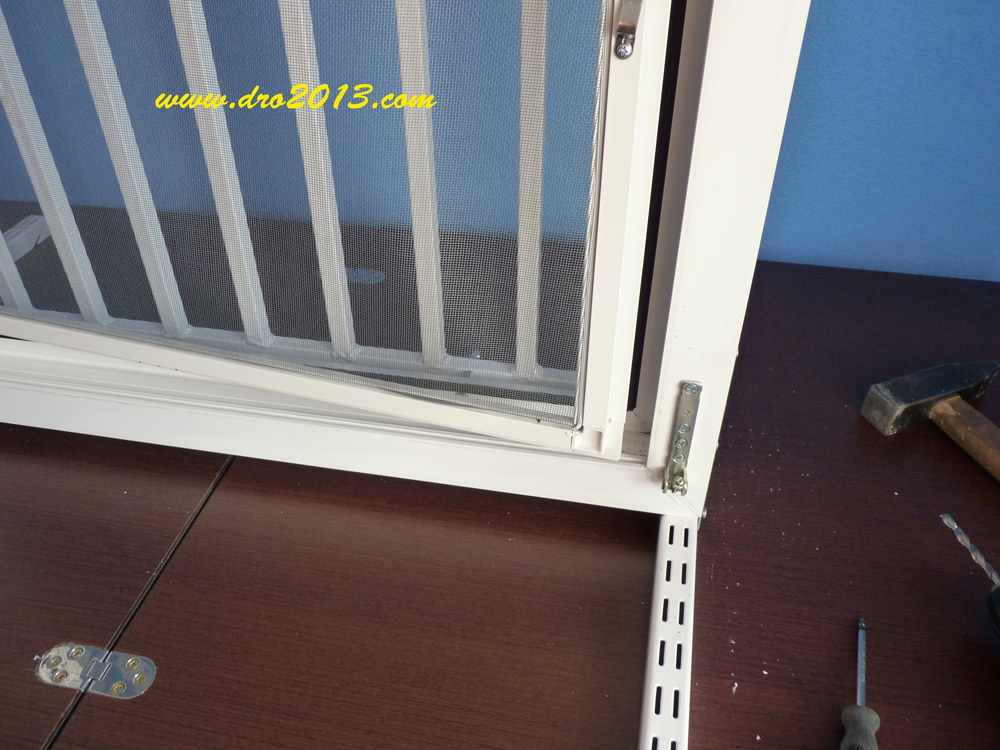

10. Установить москитную сетку изнутри, проведя ее под небольшим углом.
(кликните на картинку, чтобы увидеть полноразмерную версию)

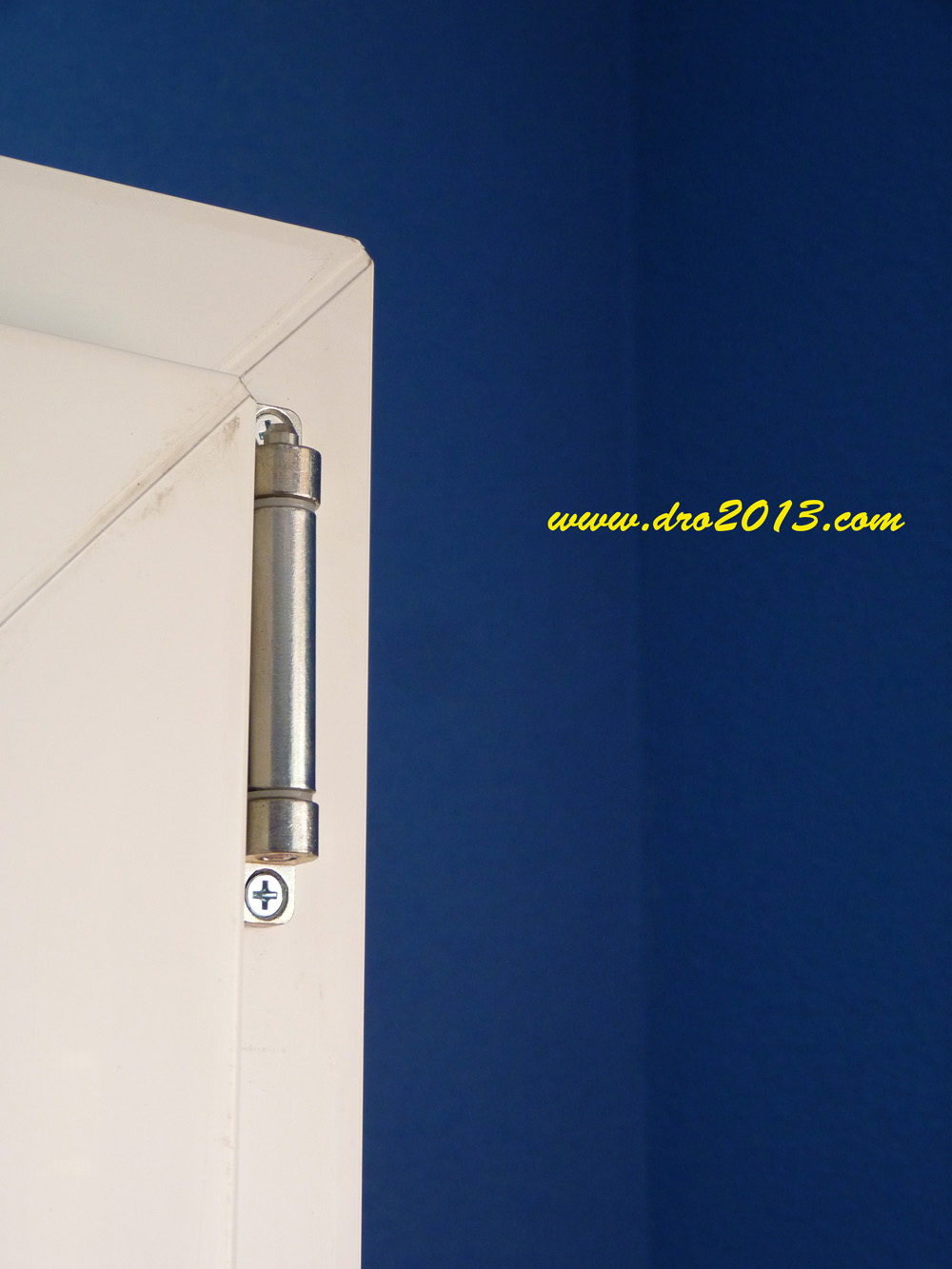

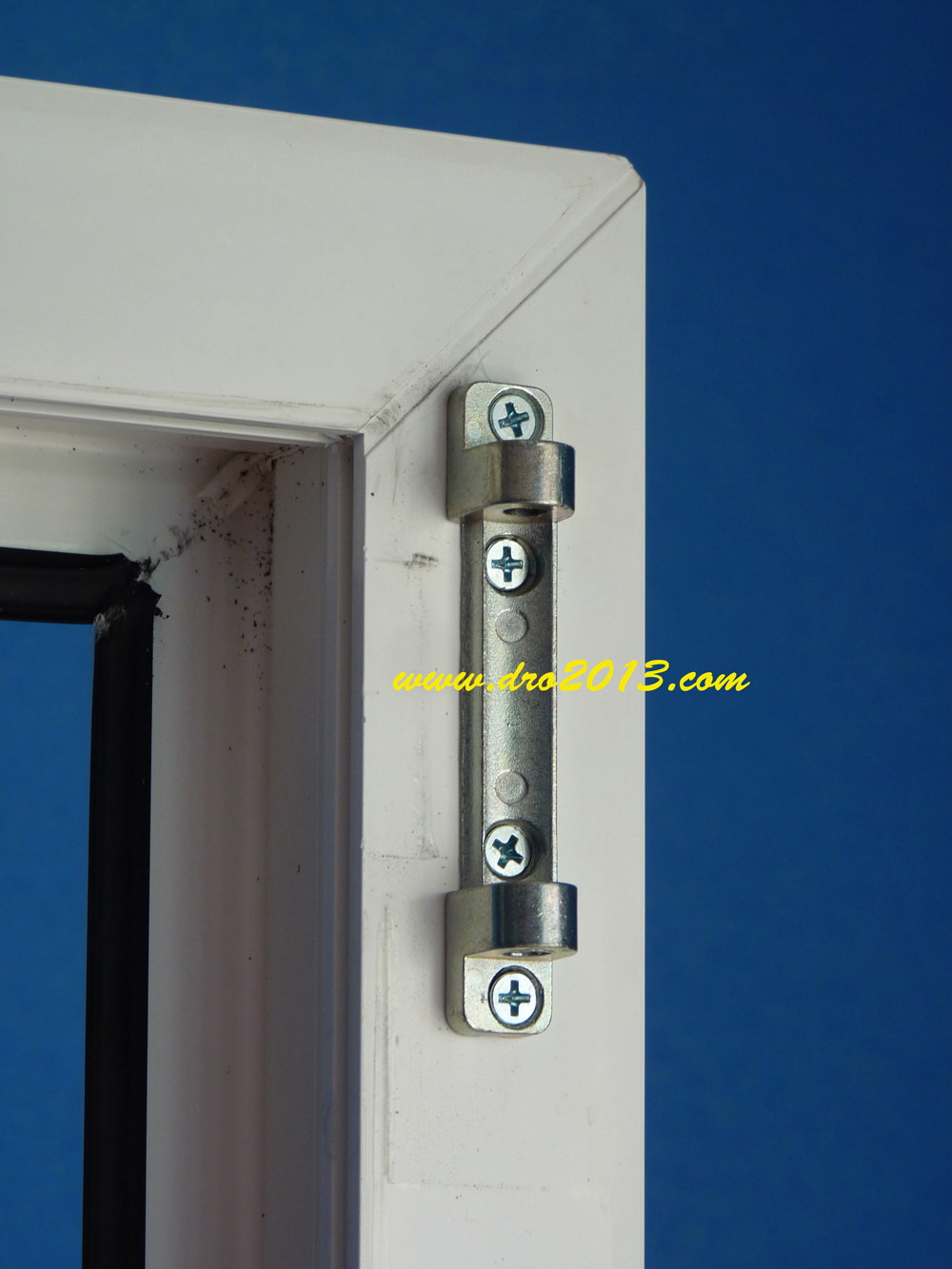

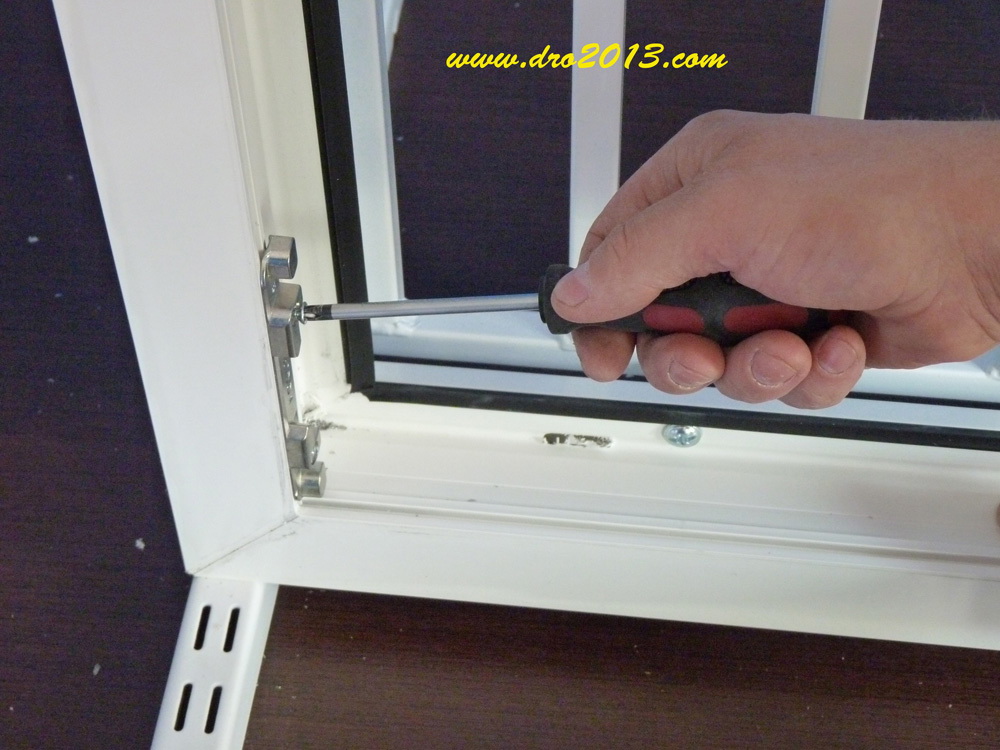

11. Прикрепить снятые детали окна и навесить створку на петли.
(кликните на картинку, чтобы увидеть полноразмерную версию)

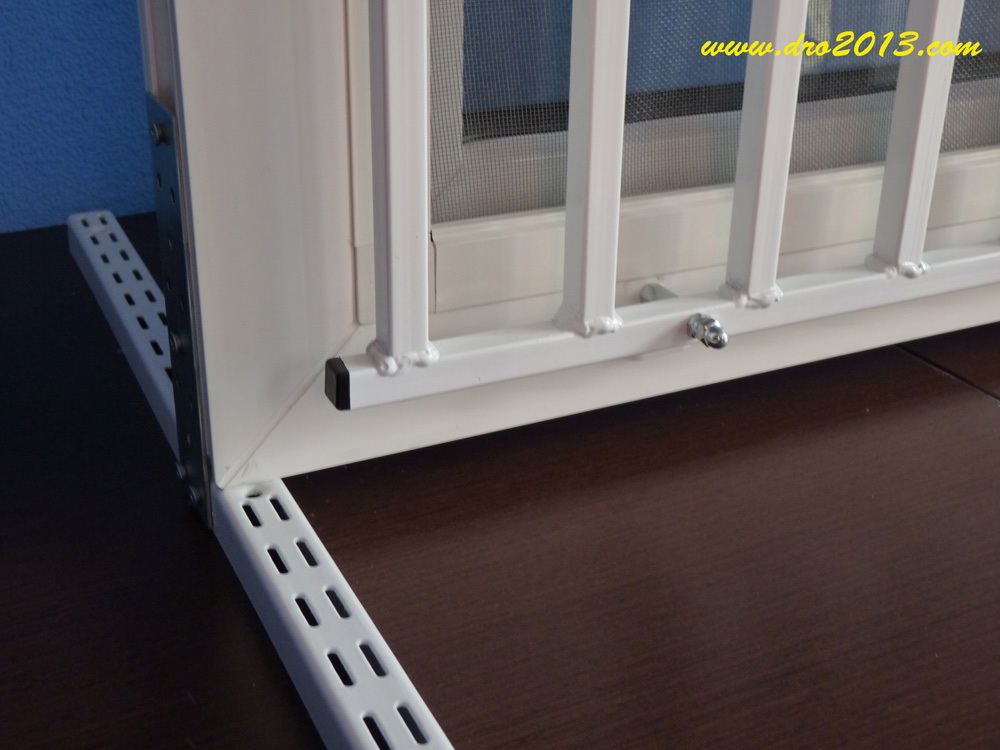

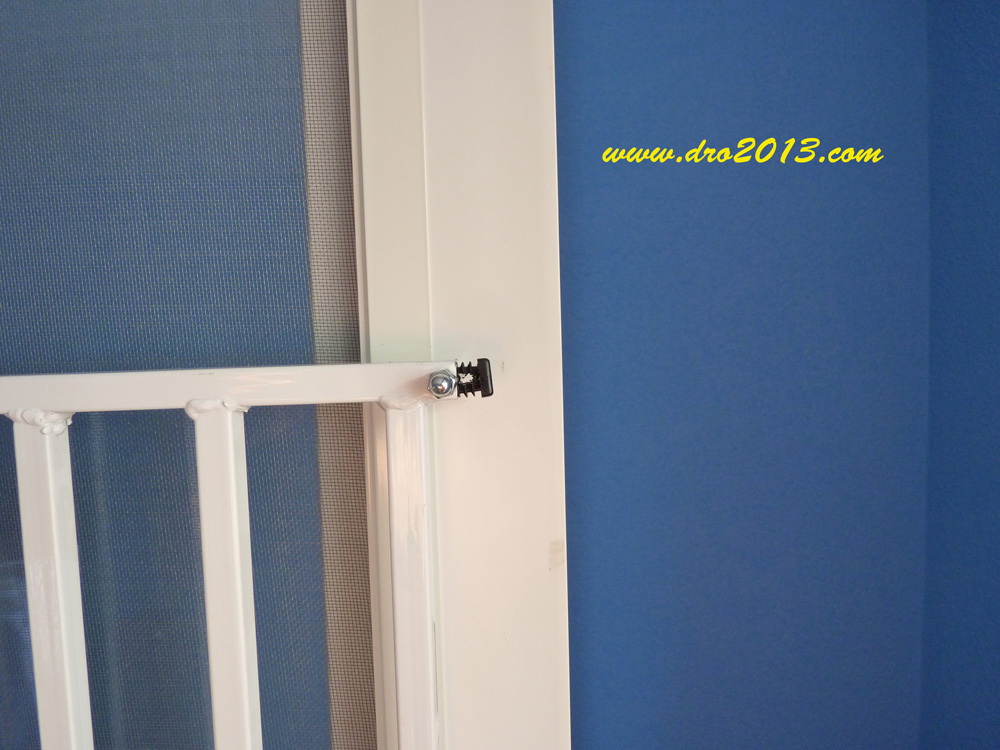

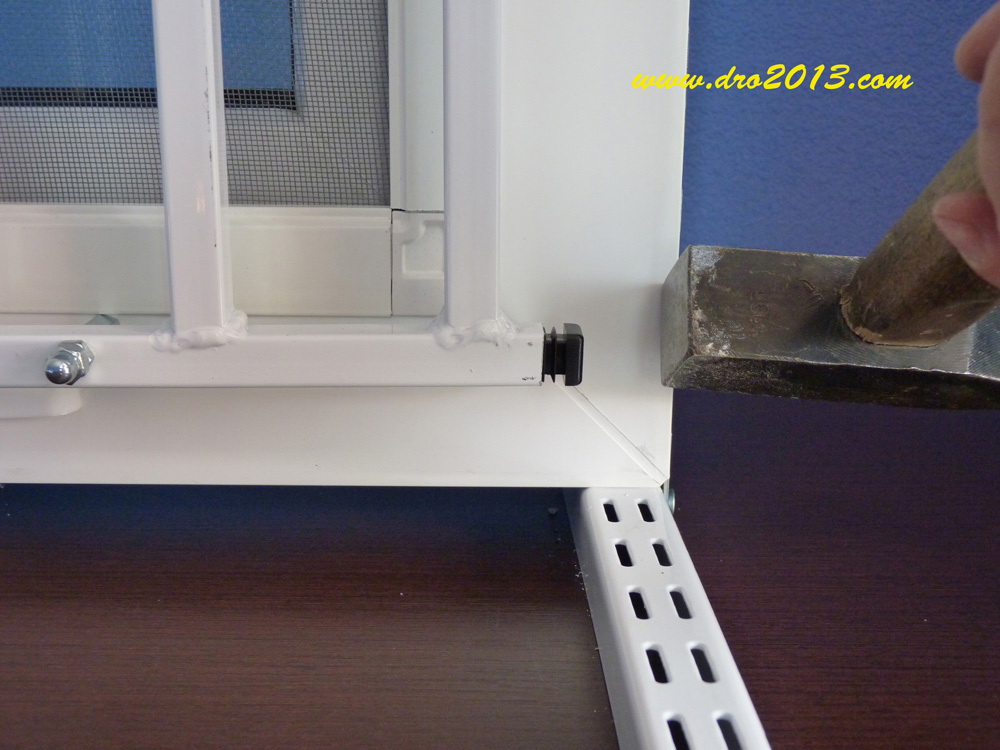

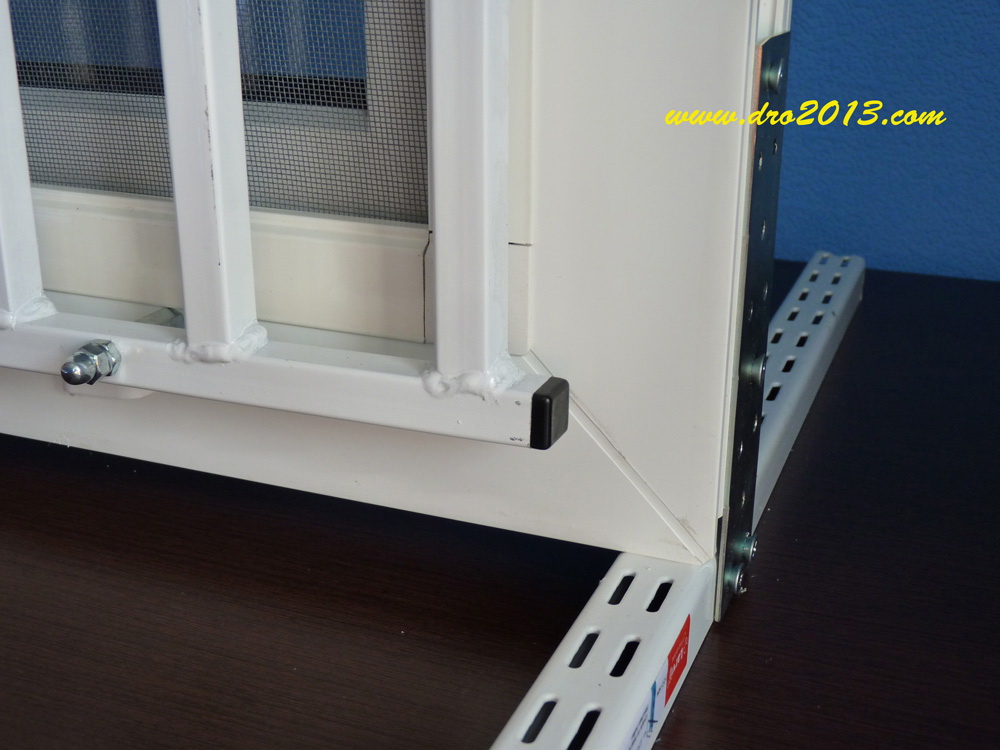

12. Установить заглушки на решетку.
(кликните на картинку, чтобы увидеть полноразмерную версию)

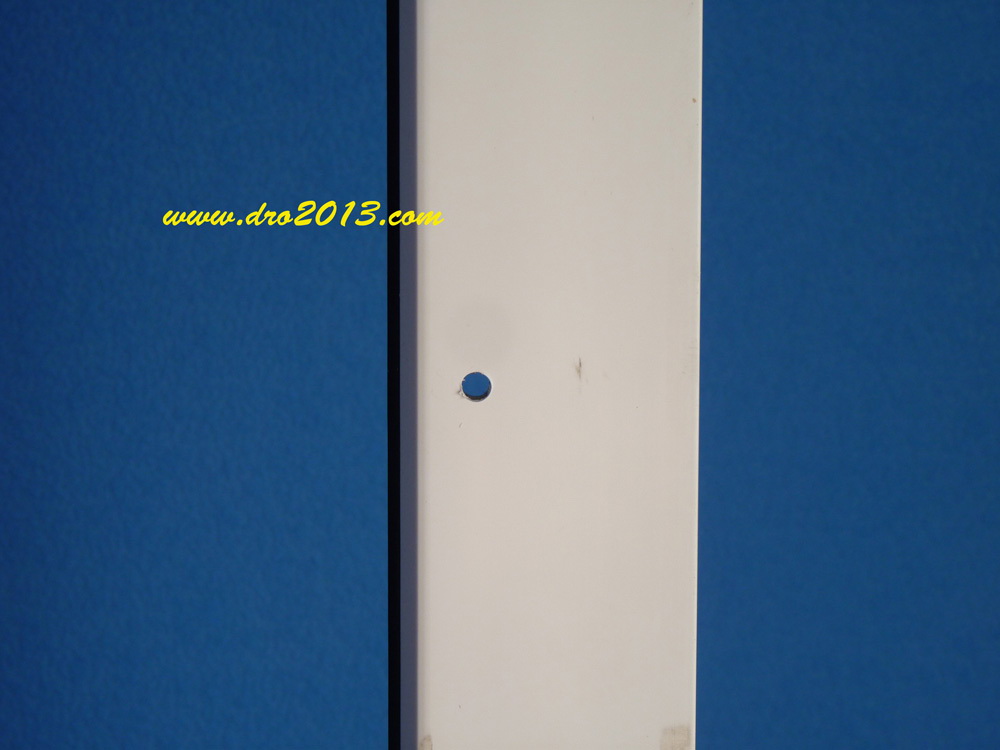

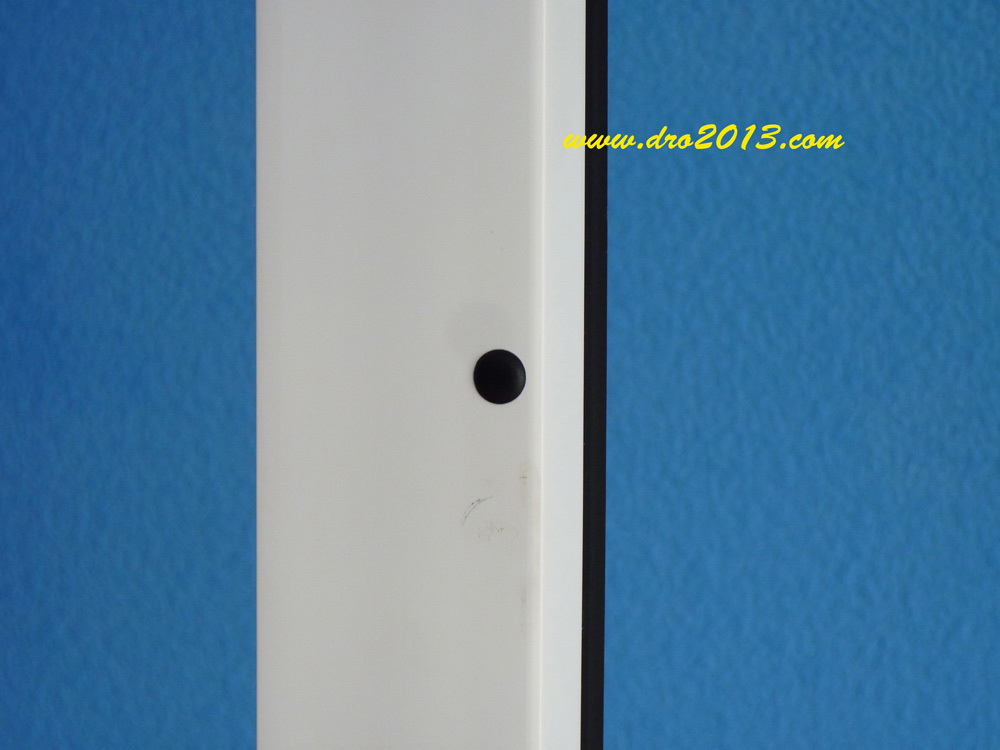

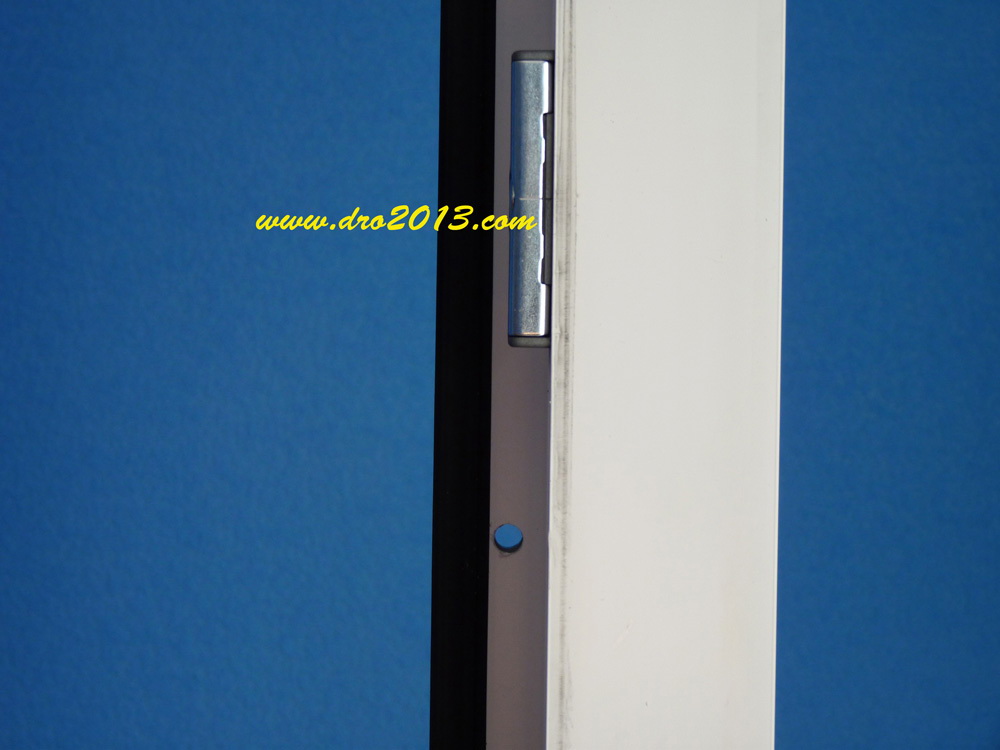

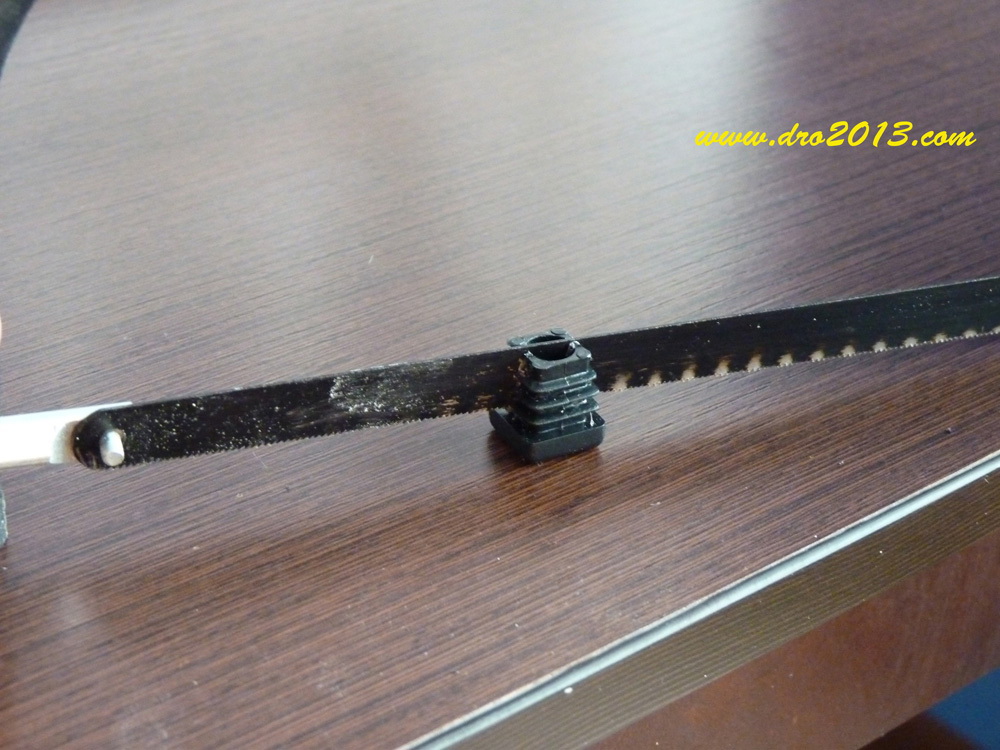

13. При демонтаже решетки остаются открытые отверстия, их можно закрыть заглушками для отверстий.
(кликните на картинку, чтобы увидеть полноразмерную версию)

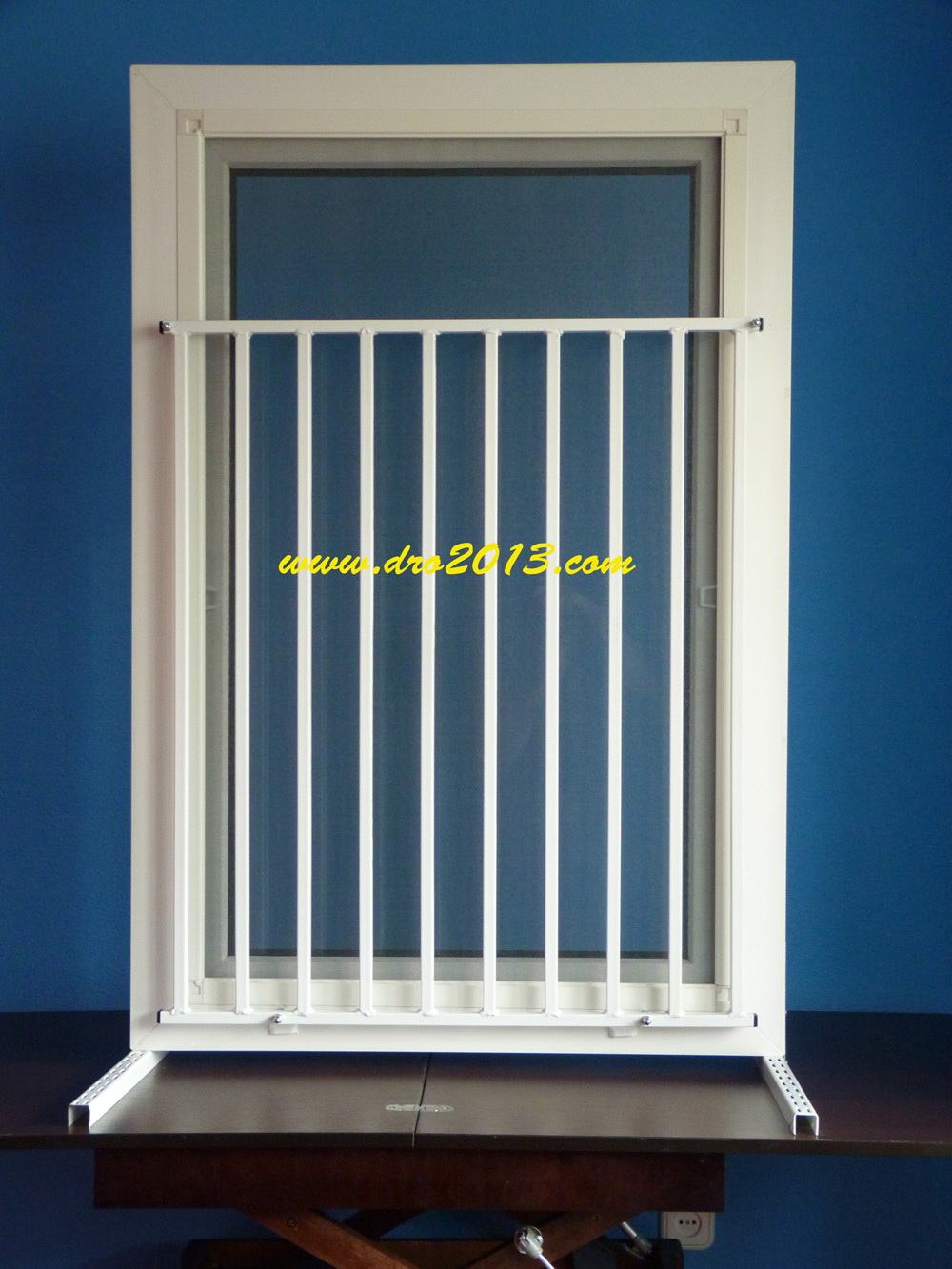

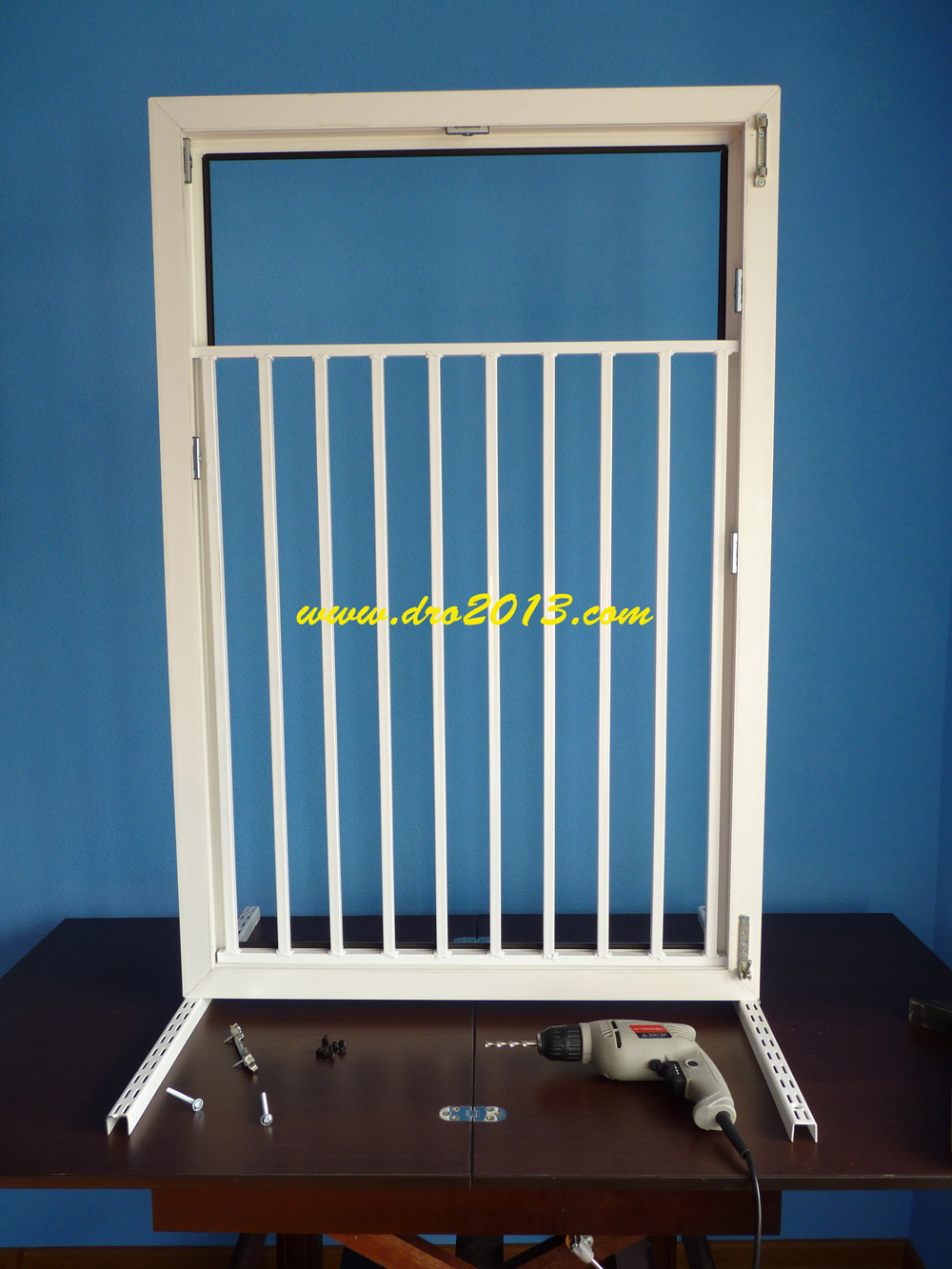

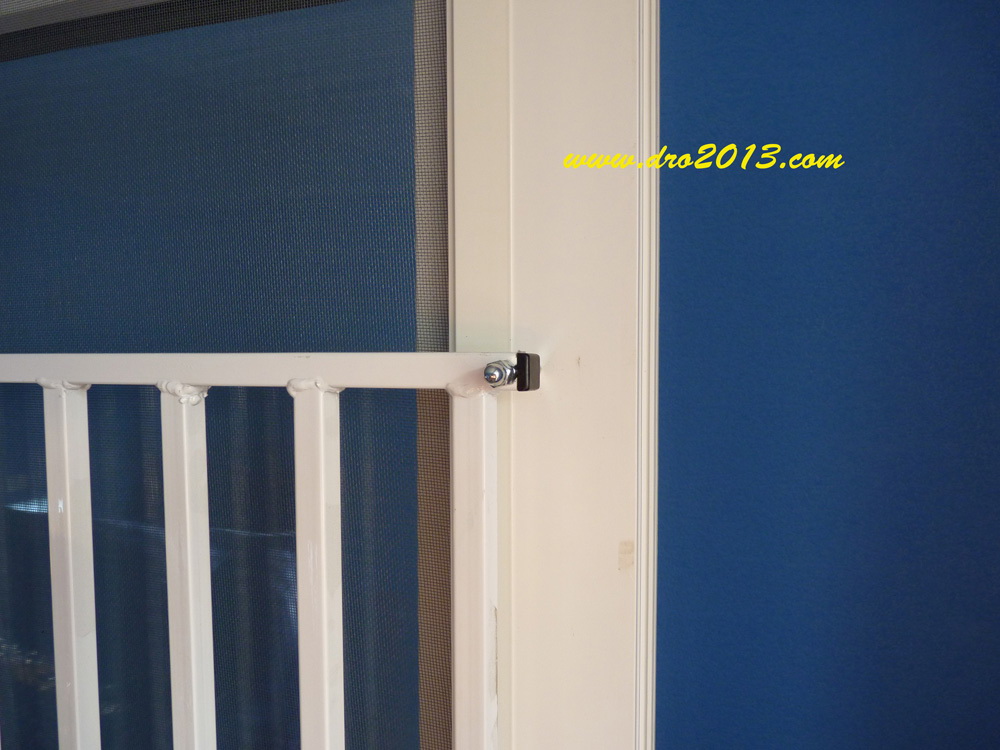

14. Решетка закреплена на окно.
(кликните на картинку, чтобы увидеть полноразмерную версию)
